LNG加氣站是為LNG汽車充裝LNG液體的加氣站。主要設備組成：LNG儲罐、全功能泵撬、LNG加液機。LNG儲罐可暫用槽車代替。LNG加氣站主要功能模式如下：
加氣功能：儲罐內的LNG由LNG低溫泵抽出增壓，通過加液機向汽車加液。
卸車功能：由低溫泵將LNG槽車內LNG抽至LNG儲罐。
增壓功能：將儲罐內部分LNG注入氣化器氣化成BOG進入儲罐，當儲罐壓力達到設定壓力時停止。
調溫功能：用LNG低溫泵從儲罐內抽出部分LNG注入增溫器后進入儲罐，當液體溫度達到設定溫度時停止。
一般純LNG加氣站由：LNG儲罐，泵撬及潛液泵，儲罐增壓氣化器、卸車氣化器、EAG加熱器（工藝流程不同，這三個氣化器也會有相應的變化），加液機等組成。

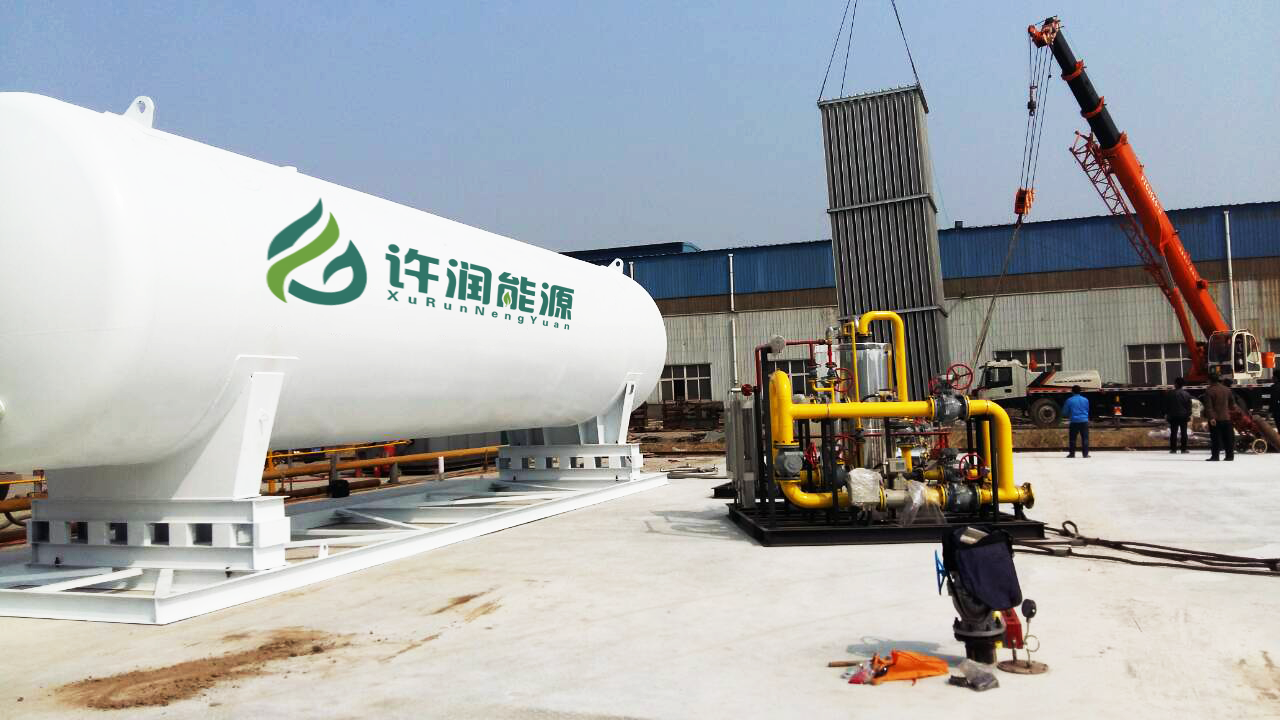

一、LNG儲罐
作用：LNG儲罐用于LNG液體存儲。
外形：立式儲罐、臥式儲罐
絕熱材料：真空粉末（朱光砂）；纏繞式（玻璃纖維）
日蒸發率：<0.3%
設計最高工作壓力：1.2MPa
安全閥開啟壓力：1.25MPa
耐壓壓力：<1.6MPa
設計溫度：-196℃
工作溫度：-162℃
儲罐的使用注意事項：
1.有雙根部閥的儲罐，靠近儲罐則的閥門，應常開。
2.卸車時，建議儲罐的極限充裝量為不超過有效容積的90%（廠家給出為幾何容積的85%-95%），使用余量不能低于10%。
3.儲罐壓力高時，不一定為儲罐有問題，應考慮整個系統的漏熱和存液時間等情況，一般在壓力超過1.1MPa時需進行排放泄壓，儲罐長時間處于高壓狀態會影響儲罐夾層真空的壽命。
4.儲罐出現大量的長時間的冒汗或結霜，且壓力不�？焖偕蠞q時，應考慮其真空失效，應進行緊急處理，手動排壓，轉移罐內的LNG液體。
5.儲罐建議每隔一年進行一次真空檢測，儲罐為熱罐時真空度小于1pa,儲罐為冷罐時真空度為小于0.5pa（0.00375TOF）為合格。
6. 儲罐不能帶液運輸，長時間停用時應排放掉罐內的LNG液體。
7. 儲罐屬壓力容器設備，根據中華人民共和國頒布實施的《壓力容器安全技術監察規程》要求，安裝、維修、改造壓力容器，需有相應資質的單位到當?shù)刭|(zhì)檢部門進行告知，獲得許可后才能進行安裝、維修、改造。

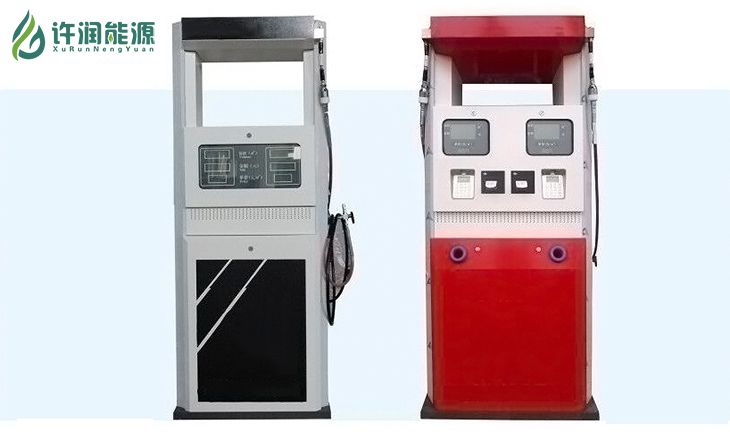

二、加氣機
工作介質：LNG
加氣速度：3～80kg/min
計量準確度：1.0級
重復性：0.5%
工作壓力：1.6MPa
設計溫度：-196℃～55℃
真空模塊設計
高亮度大屏顯示，可調節計量單位
雙重拉斷保護
標配真空加氣軟管
可選配防爆小標打印機
金屬鍵盤配置
加氣機的使用注意事項：
1. 加液機每次上電之前，應先檢查儀表風壓力是否足夠（>0.4MPa）。
2. 加液機通電后，小循環閥門應起跳，特殊設置的除外；顯示屏應顯示最后一次加液的數據。小鍵盤旁屏幕上應顯示加注空閑。
3. 應盡量少的進行大循環預冷，可以根據化霜的情況或環境溫度來判定，環境溫度高時，可適當增加大循環的次數。
4. 加液機的流量計為質量流量計，實體部分并不是真空，內部充裝了惰性氣體，所以在長時間工作時會結霜。但不建議對流量計保溫，否則會影響計量精度。
5.加液槍每次操作前，應先對其進行吹掃，特別是內密封環處冰渣和異物,極易損壞密封圈,縮短密封圈壽命。
6.加液槍密封墊極易損壞，且成本較高，操作時，應雙手均衡用力，先泄壓，然后壓緊手柄平穩的拔出。
7.加液槍的內密封墊損壞時，拔下加液槍會出現泄漏現象；如果加液時發生泄漏，一般為外密封圈損壞。外密封圈比內密封墊更易損壞，內密封墊損壞時，極易傷人。
8.加液槍的密封圈、墊的使用壽命以次數計算，所以盡量減少加液槍的插拔次數，在不使用時，可以把槍放在掛扣處，不用插在加液機的槍座上。

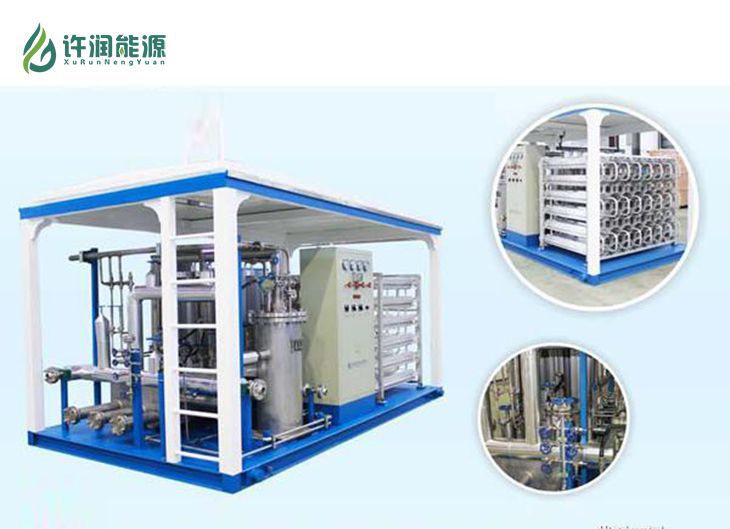

三、LNG泵撬
工作介質：LNG；
充裝速度：≤160kg/min
工作壓力： ≤ 1.6MPa
設計溫度：-196℃～55℃
LNG泵撬使用注意事項：
1.LNG泵撬使用前必須檢查每安全旁通放散閥應全部關閉，安全閥進口截止閥門應處于開啟態，氣動閥全部關閉處于自動狀態。
2.LNG泵撬上每段真空管和泵池等部件上有一個抽真空咀，嚴禁打開該真空咀，否則真空會全部失效。
3.LNG泵撬部分元件只有少數工況時才接觸LNG液體，所以工作有可能發生泄漏，在泵撬工作應注意巡察。
4.應每周至少進行一次泵撬上閥門的檢查；包括手動/自動閥門。
5.每月應進行一次放散管殘液排放操作，雷雨天氣時禁止操作，夏季應縮短為15天一次，雨后應立即進行排放操作。
四、LNG低溫潛液泵
型號：TC34
輸送介質:LNG
流量：340L/min
電機功率：≤11KW
轉速：1500～6000r/min
泵池工作壓力：1.6MPa
蒸發率：≤ 50%/d
潛液泵使用中的注意事項：
1.程序在進行自動運行時，泵的進出口壓差參數不能設置太低。
2.潛液泵正常工作時，變頻器上顯示的電流應大于4安培以上，低于22.5安培。
3.手動模式，需要啟動潛液泵進行工作時，潛液泵必須預冷完成后才能啟動，以免損壞潛液泵或縮短泵的壽命。
4.潛液泵運行時聲音小，輕快明細，同時振動非常小。
5.ACD潛液泵的維護周期時間為運行4000h需進行檢測。
6.設備長時間停用或維護潛液泵時，泵池的進口與回氣口、出口等要完全密封，待泵池恢復成常后再進行相應的操作，以免含有水蒸氣的空氣進入潛液泵，容易造成冰堵，且銹蝕潛液泵部件。
五、閥門的使用注意事項：
1.部分低溫閥門在正常工作過程不可避的會出現泄漏的現象。
2.低溫閥門一般易在填料處發生泄漏，維護操作時，應泄壓后，帶上防凍手套進行。
3.閥門出現關不嚴時，一般為密封墊損壞，或密封墊上有異物，如密封墊損壞則需進行更換，有異物時，拆卸清理后即可使用。
4.手柄卡住不能操作時，應仔細檢查填料處的卡帽是否擰得太緊。但切記勿用扳手或輔助加力桿開關，以免損壞氣缸等部件。
5.低溫閥門的閥桿與低溫介質接觸，切記加注潤滑劑 。
6.閥門的日常檢查項目主要有以下內容:
(1)填料壓蓋處有無泄漏；
(2)閥桿表面是否有雜質或劃痕；
(3)氣源接口處有無泄漏；
(4)氣缸螺栓、螺母有無松動；
(5)確認開啟或關閉的指示；
六、安全閥的使用注意事項：
1.盡可能少的避免安全閥兩端的截止閥同時關閉，造成安全閥起跳。
2.低溫安全閥起跳后，容易冰堵不回座，造成關閉不嚴一直排氣的現象，這時需要將安全閥下面的截止閥關閉，讓安全閥恢復為常溫后再打開，一般能正常關閉。
3.安全閥的進口的截止閥在正常使用時應處理鉛封開啟狀態，且安全閥出口不能安裝閥門等器件。
4.安全閥的起跳壓力一般為管道最高工作壓力的1.1倍，不能隨意進行調整。
5.安全閥應通過質檢部門檢驗后才能投入正常的使用。
七、電子閥的使用注意事項：
1.LNG設備使用的電磁閥，大部分是SMC品牌的防爆型兩位三通先導式電磁閥。
2.先導式電磁的結構和工作原理決定了它在正常工作時，電磁閥進口需要0.2MPa以上的壓縮氣體才能正常工作，所以建議在使用設備時，最好先讓儀表風系統工作，讓儀表風壓力升至正常的范圍后，再操作設備。
3.電磁閥的泄氣孔不能堵塞，特別是加液機內部的電磁閥，否則會嚴重影響計量精度。
