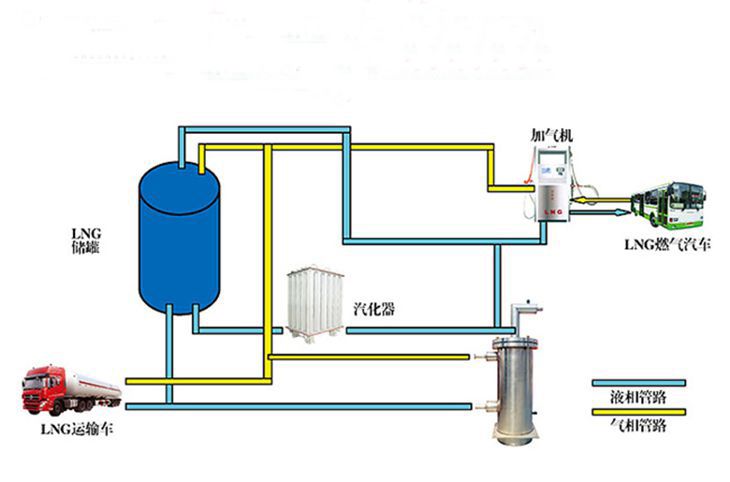

二級LNG加氣站工藝流程主要包括有卸車流程、儲罐增壓、低溫潛液泵預冷、加液流程和倒灌流程等。
卸車流程：采用低溫潛液泵及儲罐增壓器聯合卸車。LNG槽車氣相口與儲罐的氣相口連通，后用卸車/儲罐增壓器對槽車進行增壓到一定壓力，槽車內LNG液體經卸車液相口管道進入低溫潛液泵，低溫潛液泵將LNG增壓后充入LNG儲罐。
儲罐增壓：儲罐增壓采用卸車/儲罐增壓器實現。
低溫潛液泵預冷：打開泵進口閥門和回流閥對低溫潛液泵預冷，觀測回氣溫度，預冷合格后接通加氣機加氣。
加液流程：首先對加氣機進行預冷，預冷結束后向汽車加注LNG，先打開加氣機回氣閥門，使車載儲氣瓶壓力降低，然后向車載儲氣瓶加注LNG，加注量為液相質量流量計與回氣氣相質量流量計計量值之差。
BOG氣化：正常情況下，LNG 儲罐的日蒸發率大約為0.2%，這部分蒸發了的氣體簡稱為BOG，BOG如果不及時排出，將造成儲罐壓力升高，為此儲罐設置了降壓調節閥，可根據壓力自動排出BOG。儲罐蒸發的BOG 和LNG 槽車卸車產生的BOG，通過BOG 氣化橇加熱后，可作為站內壁掛爐的燃料使用。
倒罐流程：通過低溫潛液泵實現倒罐功能。
