LNG瓶組撬裝供氣是系統構件的組合，其中，最關鍵要注意的是以下幾個工藝環節：
1、LNG杜瓦瓶

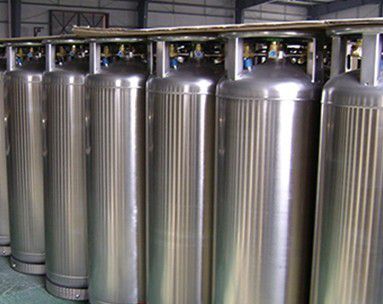

LNG儲存在鋼瓶中：雙層(真空)結構，內膽用來儲存低溫液體，其外壁纏有多層絕熱材料，具有超強的隔熱性能，同時夾層(兩層容器之間的空間)被抽成高真空，共同形成良好的絕熱系統，靜態日蒸發率<2％，充滿LNG的杜瓦瓶靜置1天壓力升高不超過0.1MPa；瓶?jī)?nèi)設置有專用超壓放散閥裝置，能夠自動控制瓶?jī)?nèi)壓力在安全范圍。根據儲存量的大小，鋼瓶分為立、臥兩種：立式瓶容積主要有175L、225L、275L、325L、375L，內置增壓器和氣化器，可提供自增壓和約6Nm3／h的外輸能力；臥式瓶容積一般為410L及以上，自帶增壓氣化器(位于瓶體外)，但不能提供LNG氣化外輸，必須外接氣化器才能實現外輸供氣。
2、充裝與運輸
LNG杜瓦瓶充裝有兩種方式：①無泵充裝；②帶泵加氣機充裝。
(1)無泵充裝
鋼瓶放置在磅秤上，利用金屬軟管分別將鋼瓶的進液口、氣相口與儲罐的液相、氣相管相連，先將鋼瓶壓力降至0.1MPa左右，對儲罐增壓至0.6MPa，利用壓差將LNG充裝進鋼瓶中，磅秤數值達到鋼瓶充裝重量后(480L鋼瓶最大充裝重量為183kg)，停止充裝。此種方式的缺點是：①充裝控制有滯后性；②對加注站建設要求高(地下式、半地下式儲罐的站點無法充裝)；③LNG為混合物，密度隨組分和溫度、壓力變化，無法全面的以重量判斷是否充裝滿。
(2)帶泵加氣機充裝
此種充裝方式，與LNG車載瓶的充裝類似。將充裝面板通過金屬軟管連接到鋼瓶上，直接通過泵、加氣機將LNG儲罐／LNG槽車中的LNG力H注到瓶中。LNG加注機通過瞬時流量、壓力自動判斷是否充裝滿，并自動停止充裝(也可定量充裝，隨時停止)。此種方式的優點是：充裝快速、安全，480L鋼瓶，從連接軟管到充裝完、卸下管線，一般僅需7分鐘即可完成。因此，從實用技術看，帶泵加注機充裝具有更高的安全性、可靠性和充裝速度。
LNG鋼瓶屬壓力容器、內裝低溫液體和可燃?xì)怏w，從技術安全角度看，需要專門的危化品車輛進行運輸。運輸中，必須對鋼瓶進行固定、防止顛簸發生撞擊；運輸車輛必須保持貨箱通風；危化品運輸車輛車速必須嚴格控制，此外，在長距離運輸時，應定時停車檢查鋼瓶壓力。
3、氣化與供氣——LNG瓶組站

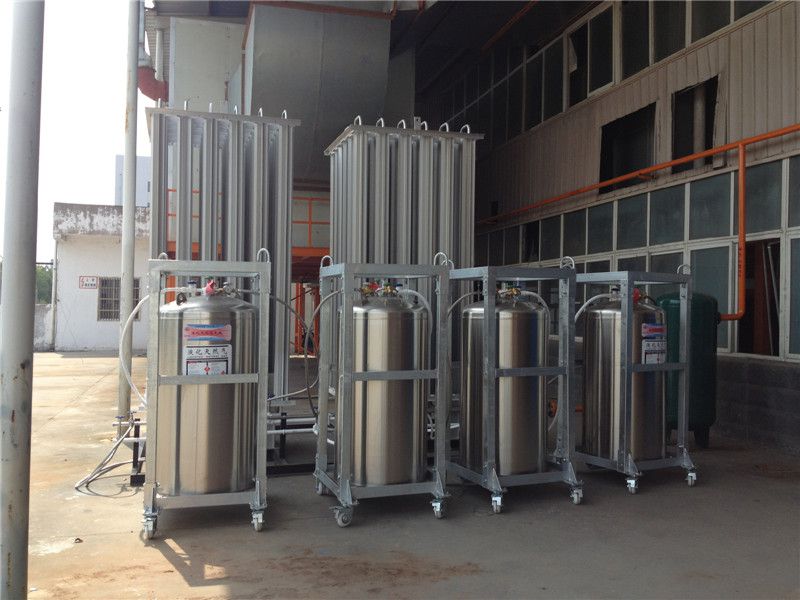

LNG瓶組供氣站站內主要設備包括：LNG瓶組、空溫式氣化器、調壓器、加臭裝置和流量計等。
鋼瓶通過自增壓氣化器增壓至設定壓力，將LNG壓出鋼瓶，進入?yún)R流管，流進空溫式氣化器吸收空氣熱量氣化，經調壓閥調壓、加臭、計量后通過常溫管道送至用戶。
使用過程中，為適應用氣量的波動，將鋼瓶出液口閥門全開，通過調壓閥自動控制供氣流量。此外，為保障供氣的連續性，LNG瓶組站共設二組LNG杜瓦瓶，每組鋼瓶數相同，一組使用完后立即切換到另一組，同時將使用完的瓶組運至充裝站再充裝。杜瓦瓶上有液位傳感器，可通過液位顯示來判斷是否該切換至另一組。
LNG瓶組撬裝供應站的設計、目前國家尚無規定的技術標準和規范，建設主要參照《城鎮燃?xì)庠O(shè)計規范》的要求進行。
