一、LNG儲罐結構及其減壓增壓原理

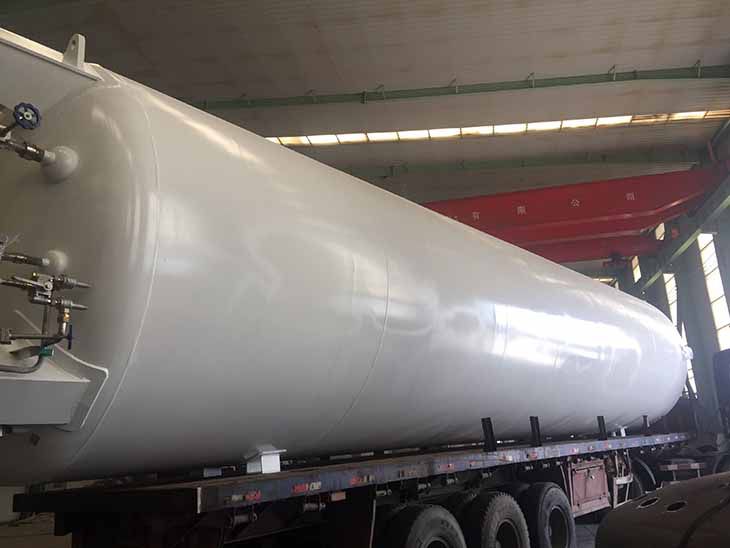

LNG儲罐為雙層結構，內膽儲存低溫液體，承受介質的壓力和低溫，內膽的材料采用耐低溫合金鋼(0Crl8Ni9)；外殼為內膽的保護層，與內膽之間保持一定間距，形成絕熱空間，承受內膽和介質的重力荷載以及絕熱層的真空負壓。外殼不接觸低溫，采用容器鋼制作。絕熱層大多填充珠光砂，抽高真空。低溫儲罐蒸發率一般低于0.2%。
二、LNG儲罐的減壓增壓原理圖
低溫儲罐的出液以儲罐的自壓為動力。液體送出后，液位下降，氣相空間增大，導致罐內壓力下降。因此，必須不斷向罐內補充氣體，維持罐內壓力不變，才能滿足工藝要求。如圖2所示，在儲罐的下面設有一個增壓氣化器和一個增壓閥。增壓氣化器是空溫式氣化器，它的安裝高度要低于儲罐的最低液位。增壓閥與減壓閥的動作相反，當閥的出口壓力低于設定值時打開，而壓力回升到設定值以上時關閉。
增壓過程如下：當罐內壓力低于增壓閥的設定值時，增壓閥打開，罐內液體靠液位差緩流入增壓氣化器，液體氣化產生的氣體流經增壓閥和氣相管補充到儲罐內。氣體的不斷補充使得罐內壓力回升，當壓力回升到增壓閥設定值以上時，增壓閥關閉。這時，增壓氣化器內的壓力會阻止液體繼續流入，增壓過程結束。
