對于大型 LNG 低溫常壓儲罐，如按其設置方式和結構形式可分為地下儲罐及地上儲罐。首先：
1、地下儲罐
地下儲罐主要有埋置式和池內式，除罐頂外，地下罐內儲存的 LNG 的最高液位在地面以下，罐體坐落在不透水穩定的地層上。在寒冷地區，為防止周圍土壤凍結，在罐底和管壁外側設置加熱器或在儲罐周圍留有 1m 厚的凍結土。LNG 地下儲罐為圓柱形金屬罐，內罐采用金屬薄膜，緊貼在罐體內部，金屬薄膜在-162℃時具有液密性和氣密性，能承受 LNG 進出時產生的液壓、氣壓和溫度的變化。同時，還具有充分的疲勞強度，通常制成波紋狀。地下儲罐外面有鋼筋混凝土外罐，能承受自重、液壓、地下水壓、罐頂、溫度、地震等載荷。
地下儲罐具有較好的抗震性和安全性，不易泄漏。由于地下儲罐的罐底要求設在地下水位以上，所以采用地下儲罐取決于地質條件。地下儲罐的施工周期長、投資高，一般場合用得少，多見于接收站。
1、地下儲罐
地下儲罐主要有埋置式和池內式，除罐頂外，地下罐內儲存的 LNG 的最高液位在地面以下，罐體坐落在不透水穩定的地層上。在寒冷地區，為防止周圍土壤凍結，在罐底和管壁外側設置加熱器或在儲罐周圍留有 1m 厚的凍結土。LNG 地下儲罐為圓柱形金屬罐，內罐采用金屬薄膜，緊貼在罐體內部，金屬薄膜在-162℃時具有液密性和氣密性，能承受 LNG 進出時產生的液壓、氣壓和溫度的變化。同時，還具有充分的疲勞強度，通常制成波紋狀。地下儲罐外面有鋼筋混凝土外罐，能承受自重、液壓、地下水壓、罐頂、溫度、地震等載荷。
地下儲罐具有較好的抗震性和安全性，不易泄漏。由于地下儲罐的罐底要求設在地下水位以上，所以采用地下儲罐取決于地質條件。地下儲罐的施工周期長、投資高，一般場合用得少，多見于接收站。
2、地上儲罐
目前，世界上大型 LNG 儲罐應用最為廣泛的是采用金屬材料制成的圓柱形雙層壁地上常壓儲罐，可分為 4 種形式。

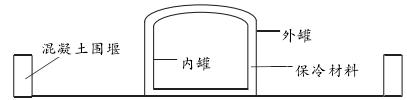

（1）單容式儲罐
單容式儲罐（見圖）可分為單壁儲罐和雙壁儲罐，用在 LNG 低溫領域里主要采用雙壁儲罐。雙壁儲罐的外罐用普通碳鋼制成，它不能承受低溫介質，主要起到固定和保護隔熱層的作用，中間為隔熱層，內壁罐為耐低溫的 9Ni 不銹鋼，直接與 LNG接觸。單容式儲罐投資相對低，施工周期短，但容易泄漏，安全性相對也低，近年來在接收站儲罐設計中已很少使用。

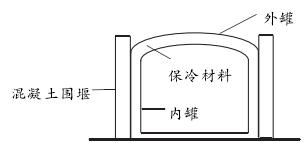

（2）雙容式儲罐
雙容式儲罐（見圖）的外壁罐可采用能耐低溫的 9Ni 不銹鋼或預應力混凝土，頂罐加吊頂隔熱，內壁罐為耐低溫的 9Ni 不銹鋼，直接與 LNG 接觸。雙容式儲罐較單容式儲罐投資略高（造價約為單容式儲罐的 1.1 倍），其施工周期也較長。但是，由于其外壁有了一定保護層，其安全性能較單容式儲罐要高。

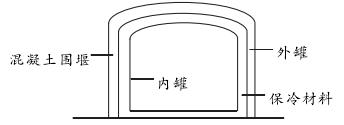

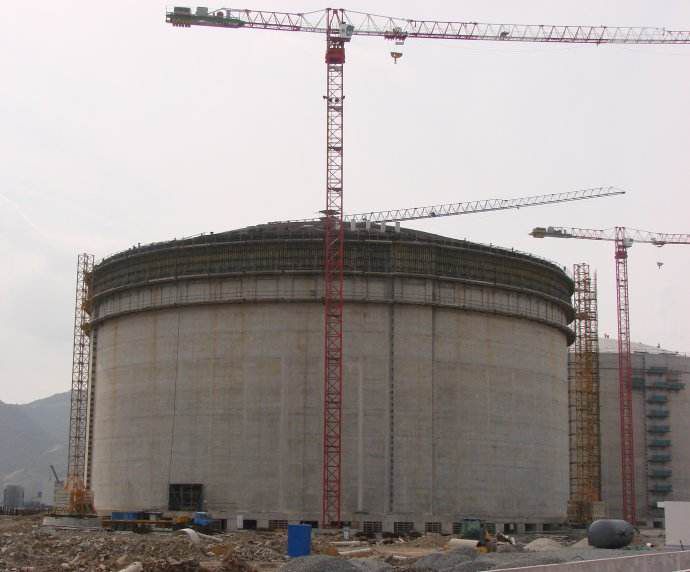

（3）全容式儲罐
全容式儲罐（見圖）采用 9Ni 鋼內筒、9Ni 鋼或混凝土全封閉式外罐和頂蓋構成，對 LNG 及其蒸發氣具有雙層包容能力。如，金屬罐泄漏只能在混凝土或金屬外罐內而不至于外泄。全容式儲罐的造價最高，但是，其安全性也最好，在近年來得到了廣泛的應用。
全容LNG儲罐特點：
（1）大大減小外部撞擊、飛行物對罐的威脅。
（2）消防的噴淋不需要覆蓋整個罐頂。
（3）混凝土頂儲罐的內壓可以設計得更高，減少了BOG的量，減少了操作費用，而且由于此壓力高于LNG船艙壓，BOG返回船艙不需要增壓機，減少了設備投資和操作費。
（4）工期長
