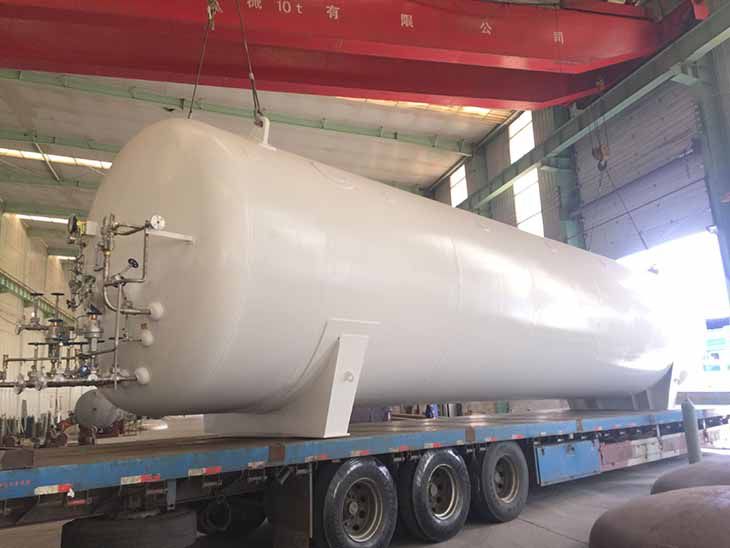

在國內容量為200-2000m3的大型珠光砂堆積低溫儲罐的技術已經比較成熟，國內國外均采用API-620標準規范。大型低溫液體貯罐的外形結構一般采用雙筒壁、平底、拱頂、珠光砂堆積絕熱。由互獨立的內罐、外罐和保冷層組成, 置于一定高度的水泥基礎平臺上, 水泥基礎平臺離開地面有一定的距離, 并保持通風, 以防止基礎平臺因土壤中的水分凍結而損壞基礎, 同時要確保低溫液體泵有一定的凈吸入壓頭。
(1) 設計壓力
低溫儲罐按照設計壓力分為高壓罐和低壓罐兩種。高壓罐設計壓力約為0. 029MPa ( 0.30kgf/ cm2 ) , 真空度為- 0.00049MPa( - 0. 005kgf/cm2 ) ; 低壓罐設計壓力約為0.0147MPa( 0.15kgf/cm2 ) , 真空度-0.00049MPa ( - 0.005kgf/cm2 ) 。罐體設計壓力的選擇與蒸發氣壓縮機的能力、儲液量、儲罐形式和安全排放理念有關, 由設計者根據具體情況確定。
(2) 儲存溫度
低溫儲罐內液體在接近常壓下儲存, 其儲存溫度一般按照常壓下液體的沸點選取。由于物料的來源不同, 物料的純度和組分也不相同, 物料儲存溫度和密度必須隨著介質純度和組分的具體情況進行調整。當所儲存的物料沒有穩定的來源而導致每批物料組分不同、密度不同和溫度不同時, 在設計上應采取相應措施阻止這些差別所造成的罐內液體的翻滾。
(3) 蒸發率
低溫儲罐每天的滿罐蒸發率一般在0.02%-0.08% 。儲罐的保冷措施越好, 冷量損失越低,蒸發率就越小。蒸發率較高時, 蒸發氣壓縮機和制冷系統負荷加大, 啟動更加頻繁, 導致能耗增高。而選擇較低的蒸發率則保冷材料性能要求提高, 保冷材料量和保冷空間增大, 使得投資增長。因此, 設計者應根據儲液量、國內材料等情況合理規定蒸發率。
(4) 儲罐容積和高徑比
儲罐的儲液量一般按照生產經營或轉運量的需要由用戶提出, 設計者應據此確定儲罐體積。確定儲罐容積時應考慮最高液位以上的氣相空間和液體在地震載荷作用下的晃液高度。確定單罐容積時應考慮到便于生產、經營、轉運的需要, 也要考慮安全、材料的獲取、國內設計能力等因素,不可一味追求單罐儲量大。儲罐的高徑比除滿足環境要求外, 主要取決于經濟性和罐壁板的厚度。當儲罐容積確定后,應進行不同高徑比罐體的經濟性分析比較, 按照不同的高徑比初步計算出儲罐各部分的材料規格, 統計材料耗量, 并進行造價估算。由于儲罐壁板( 特別是最下一帶板) 較厚時存在加工困難、缺口韌性下降等因素, 因此一般不希望壁板太厚。一般來說, 低溫鋼當板厚大于19-25.4mm 時, 材料缺口韌性下降, 焊接狀態的缺口韌性更會急劇降低,需要通過預熱或熱處理來減小焊接接頭韌性降低。低溫儲罐一般對材料韌性要求較高, 并且進行焊前預熱和焊后熱處理比較困難, 因此,擇合適的單罐容積和高徑比降低罐壁板的厚度非常重要。
(5) 低溫金屬材料的選擇
低溫儲罐材料選擇基本按照美國API-620 及其附錄R和附錄Q 的規定進行。API-620附錄R 和附錄Q將低溫儲罐各構件劃分為主要受壓元件、次要受壓元件和基本元件, 并按照所劃分類別的要求進行材料的選擇。主要受壓元件是指那些承受主應力, 其失效后會造成儲存液體泄漏的元件, 如盛液的罐壁板、罐底板、加強環等; 次要受壓元件是指 那些失效后不會成液體泄漏的元件, 如罐頂板、頂部支承結構等。
保冷材料的選擇保冷材料的選擇取決于儲液量、儲罐形式、蒸發率等因素。一般要求保冷材料具有使用壽命長、組織穩定性高、密度小、導熱率低、含水量少、抗壓性能好、耐高溫和不易燃等優點具體說明。
1) 由于低溫儲罐操作特性和結構特點所限,使得保冷材料的更換十分困難, 因此需要所選的保冷材料具有較長的使用壽命;
2) 為了避免非金屬保冷材料在環境和溫度變化時發生組織結構的變化而失去作用, 一般要求所選的保冷材料具有穩定的化學組織;
3) 較低的導熱率可以減少保冷材料量和降低儲罐的冷損失;
4) 密度小可使作用于罐體受壓元件上的載荷減小;
5) 抗壓性能是為了保證材料自身完整, 避免破碎和承受一定的載荷( 如, 側壁和罐底保冷材料) ;
6) 含水量小可避免保冷材料在低溫下因結冰而破壞;
7) 耐高溫和不易燃是為了防止儲罐外部火災條件下由于保冷材料高溫分解和燃燒而造成儲罐破壞。
