一、大容量氣瓶簡介
時下天然氣重卡又迎來一個熱銷時節，而850L和995L大容積氣瓶更風靡于整個LNG重型車市場。大容積氣瓶有那些優勢呢？大容積氣瓶降低了成本、減輕了重量；相比單層氣瓶增加了充裝量，延長了車輛單次充裝行駛里程；相對于供氣量大的雙層氣瓶閥門管路簡單，操作簡便，泄漏點少，維修成本低，更安全更可靠；由于單層氣瓶重心降低，車輛行駛的穩定性也就更高了。
二、LNG杜瓦瓶結構

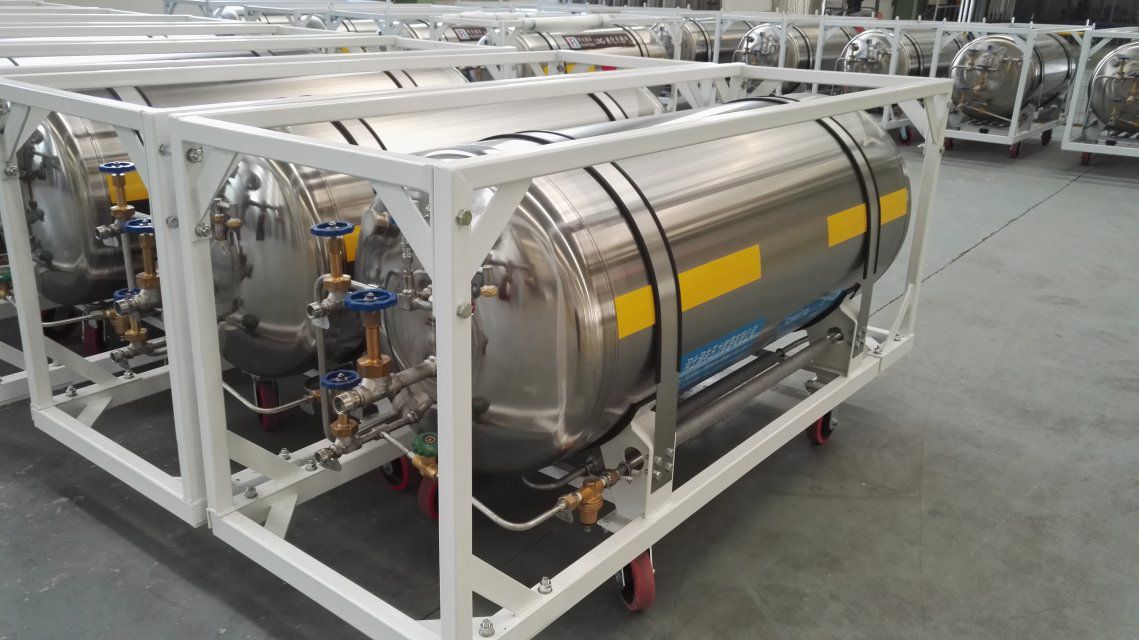

LNG氣瓶結構
1、LNG杜瓦瓶結構主要分為四個部分（見圖1），包括：
（1）氣瓶?jī)?nèi)膽
（2）氣瓶外殼
（3）氣瓶接口閥門及安全系統
（4）LNG液位傳感器
氣瓶接口閥門有14個，分別為：出液口低溫截止閥、回氣口低溫截止閥、一級安全閥、二級安全閥、經濟調壓閥、出液口過流保護閥、充裝單向閥、加液口、回氣口、自增壓液體出口低溫截止閥、自增壓液體出口過流保護閥、自增壓氣體返回過流保護閥、升壓調壓閥、自增壓安全閥。
三、LNG氣瓶工作原理
1、出液系統
汽車進行燃?xì)夤┙o時，開啟出液截止閥，液化天然氣通過出液?jiǎn)蜗蜷y，然后流經出液截止閥和過流閥進入供氣系統。
注：
1）緩慢打開出液閥，防止過流閥關閉，導致不出液。 使用壓力在0.8~1.2MPa之間最佳。
2）在沒有使用的情況下，出液截止閥應當處于關閉狀態。
3）當過流閥的進口的壓力與出口的壓力差值大于設定值時，過流閥會迅速關閉停止對外供液。關閉出液截止閥，過流閥很快又回到開啟狀態。
2、增壓系統
氣瓶最佳使用壓力在0.8~1.2MPa之間，為了保證氣瓶壓力不小0.8MPa，氣瓶具備自增壓系統，氣瓶自增壓系統主要由增壓截止閥（增壓閥）、增壓調節閥、增壓管路、增壓空氣汽化盤管（空溫汽化器）等組成。
其工作原理是：當打開增壓閥，氣瓶?jī)?nèi)液體靠重力作用流出氣瓶，經過空溫盤管吸熱汽化為氣體，再經過管路（閥門）進入氣瓶?jī)?nèi)，1L液態可轉化為約600L氣態，從而完成自增壓功能。
3、經濟供給系統
當氣瓶壓力高于1.2MPa時，可能造成燃料浪費、性能降低等問題發生，所以在氣瓶上有一套經濟（自降壓）系統，經濟系統主要由經濟調節閥、經濟銅管（接頭）出液閥等部件組成，當氣瓶壓力高于經濟調節閥設定壓力時，經濟調節閥自動開啟，此時，氣瓶?jī)?nèi)上部空間內氣體通過經濟調節閥進入出液管路內，使氣瓶壓力及時下降。起到先用氣后用液的目的。
四、氣瓶的日常維護
氣瓶最佳使用壓力在0.8~1.2MPa之間，為了保證氣瓶壓力不小0.8MPa，氣瓶具備自增壓系統，氣瓶自增壓系統主要由增壓截止閥（增壓閥）、增壓調節閥、增壓管路、增壓空氣汽化盤管（空溫汽化器）等組成。
重點關注：定期檢漏
為保證車輛正常運行，應定期進行系統檢漏，如果發現漏點應立即進行維修。在一些特殊條件下用探測器難以準確判斷泄漏點時，可以借助肥皂液檢查漏點：如果是管螺紋泄漏應拆開連接，清潔連接面，使用生料帶進行密封。如果是管件泄漏應對其解體并嚴格檢查，如果螺母和卡套外觀沒有損傷則可繼續使用，重新安裝管線并擰緊螺母，最后進行壓力檢漏。
五、氣瓶正確使用方法及常見故障排除
1、車輛動力不足
問題現象：不超載的狀況下，用戶反映車輛動力不足，爬坡行駛無力等。
產生原因：車輛動力不足產生的原因很多，氣瓶方面影響車輛動力不足的原因有：
（1）出液截止閥沒有完全打開
（2）氣瓶壓力低于正常使用壓力（0.8MPa—1.2MPa）
（3）水浴汽化器規格不對，氣化量不夠（少見）。
處理辦法：
（1）將出液截止閥完全打開
（2）氣瓶壓力低可以選擇增壓或者加液的辦法使氣瓶壓力上升
（3）氣化量不夠，車輛加油時，緩沖罐壓力會明顯下降，則需選擇合適的水浴汽化器。
2、真空失效
問題現象：氣瓶壓力上升很快，主安全閥頻繁排氣。
產生原因：絕熱性能降低，熱傳導快。
處理辦法：真空度不好的，可以補抽真空排除問題。失真空則更換主安全閥。
3、管道堵塞
處理辦法：
（1）將氣瓶?jī)?nèi)的液體排放干凈，同時將壓力泄放到0MPa；
（2）用干燥氮?dú)鈱?duì)氣瓶進行置換，確保天然氣濃度＜1%；
（3）用0.3~0.4MPa氮?dú)鈱?duì)氣瓶進行吹掃。
4、管道斷裂
處理方法：
（1）準備工作（排液、氮?dú)庵脫Q、管路切割）；
（2）焊接工作（點焊、校準、焊接）；
（3）檢漏（對焊縫檢漏、補焊等）
