低溫儲罐結構：
低溫儲罐是一種緊湊、各種配備（閥門、安全系統等）齊全的低溫液體儲存設備。儲罐是由一個碳鋼真空外殼和一個置于其中的壓力容器組成，儲罐根據實際設計要求可以在低壓至中等壓力下進行操作，防爆片和復式安全閥在壓力過剩的情況下可以對儲罐起到保護作用。安全泄壓裝置是用來保護內置壓力容器和真空殼體的，其使用和型號是根據GB150和《固容規》規范而定的，包括一個用來保護內置壓力容器的復式安全泄壓閥和防爆片裝置，及一個用來保護真空殼體(外殼)的防爆蓋，儲罐是按照安全、操作可靠和牢固耐用(可以無故障操作多年)而設計制作的，在操作儲罐時，要嚴格遵守正確的安全和操作規定。
安全要求高。由于罐內儲存的是低溫液體，儲罐一旦出現意外，冷藏的液體會大量揮發，氣化量大約是原來冷藏狀態下的３００倍，在大氣中形成會自動引爆的氣團。因此，ＡＰＩ、ＢＳ等規范都要求儲罐采用雙層壁結構，運用封攔理念，在第一層罐體泄漏時，第二層罐體可對泄漏液體與蒸發氣實現完全封攔，確保儲存安全。

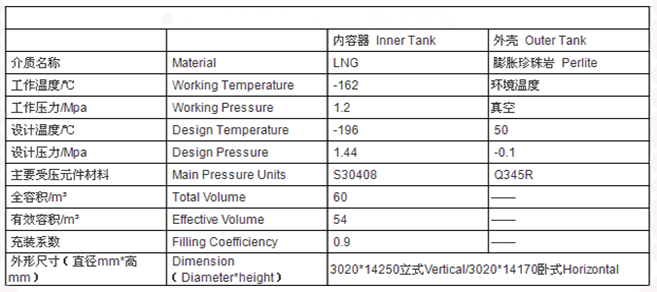

60立方1.44MPa儲罐參數表：

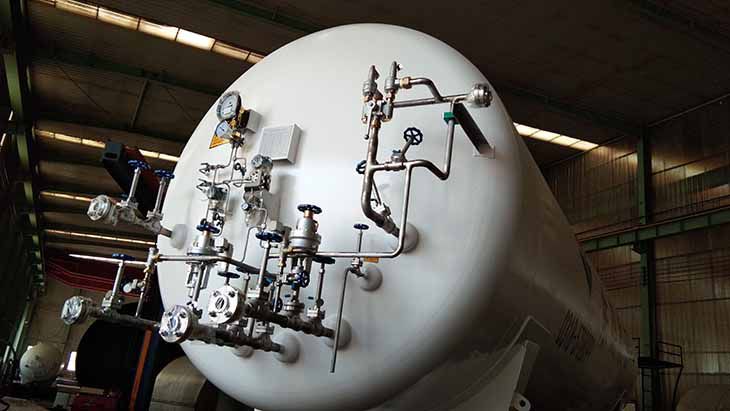

儲罐管路介紹：
低溫儲罐配有多個閥門和管路部分，分別有：頂部進液閥、底部進液閥、液體排放法、溢流閥、放空閥、真空規管閥、抽空閥、進液總閥、氣體使用閥、三通切換閥、內筒安全閥、液位顯示氣相閥、也為顯示均衡閥、真空規管、外筒防爆裝置、壓力表、液位計、管道安全閥、遠傳接口等閥門等。閥門的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。因此，在選用低溫儲罐閥門的過程中，材質是首要關鍵的問題。公司對其產品閥門、管路的選用有嚴格要求 經過專業人員對其質量和性能嚴格篩選，保證客戶安全放心使用。
