隨著天然氣時代全面來臨，城市各類用戶對天然氣的需求越來越大，各地燃氣公司在大力發展城市燃氣管網的同時，也考慮建設LNG儲存氣化站，以保證事故和調峰供氣。LNG瓶組供氣工藝具有投資省、占地面積小、建設周期短、操作簡單、運行安全可靠等特點，可迅速地向城鎮居民或工業用戶供氣，因此在天然氣管網暫未敷設的區域，由LNG瓶組氣化站臨時供氣成為一個不錯的選擇。本文以中國移動南方基地LNG瓶組氣化站為例，簡要介紹供氣方案設計及運行注意事項。
1 設計方案
1.1 工程概況
中國移動南方基地位于廣州市黃埔區和天河區交界處的天河軟件園高唐基地內，占地面積約50hm2�；貎�(nèi)擬建天然氣系統，主要供應會議中心、生活配套設施、研發交流中心、游泳池供熱等。
工程近期擬在該區內北部建設1座LNG瓶組氣化站作為過渡氣源，瓶裝液態LNG主要來自廣州市煤氣公司在吉山建設的LNG儲配站(帶灌瓶設施)，基地內低壓燃氣管道呈枝狀布置，沿路網延伸至區內各用戶。待遠期天然氣到達本區域時，將瓶組氣化站改中-低壓調壓站，從市政中壓管道引管進站，出站后管道無需改動。
1.2 設計內容及范圍
中國移動南方基地LNG瓶組供氣系統包括廠站工程和管網工程兩部分，其中廠站工程設計包括LNG儲存、鋼瓶切換、氣化、調壓計量、安全放散等工藝；管網工程設計包括出站后燃氣管道的布置，管徑計算、閥門設置等。本文主要介紹廠站工程的設計及運行。
1.3 工藝流程

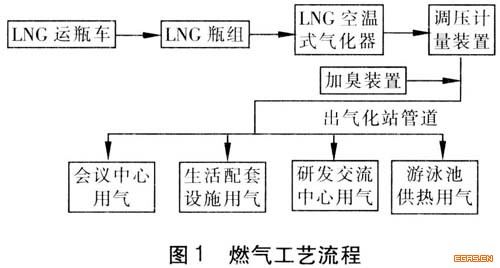

燃氣工藝流程見圖1。
液化天然氣采用LNG鋼瓶儲存運輸，從LNG儲配站運至LNG瓶組氣化站。在站區將LNG鋼瓶通過金屬軟管與站區氣、液相管道相連，利用塑摯空的壓力使LNG進入到空溫式氣化器，在氣化器中液態天然氣氣化并加熱，轉化為氣態的天然氣，經過調壓、計量、加臭后進入站后燃氣主管道，然后分別進入各用氣點，主管及支管管徑均采用水力計算公式講行校核選取。
在LNG瓶組氣化站內設置使用和備用兩組鋼瓶，且數量相同，當使用側的LNG鋼瓶的液位下降到規定液面時，切換到備用瓶組一側，切換下來的空鋼瓶應及時灌裝備用。
1.4 設計規模
① 設計規模
根據建設方提供的用氣量預測(見表1)，計算最大日用氣量：734m3/d，用氣設備日平均工作時間按3h計，則最大小時用氣量：244.7m3/h，適當考慮余量，本設計最大小時流量按300m3/h計。
② 總圖說明
該LNG瓶組氣化站占地面積約300m2，站內設1間總控制室(值班室)，四周設2.2m高的實體圍墻，站內橇塊均露天設置，可設置雨棚遮擋。
1.5 儲存量
該瓶組氣化站設8個容積為410L的臥式LNG鋼瓶，總?cè)莘e約為3.3m3，存儲時間約2.7d。該LNG瓶組氣化站距廣州市煤氣公司LNG儲配站約7km，交通方便，能夠有效地保證鋼瓶的灌裝和運輸。
1.6 主要設備
LNG瓶組氣化站內設備包括LNG鋼瓶組、瓶組匯管橇、氣化調壓計量加臭橇3部分，每個橇上均配置壓力現場顯示儀表和管道安全閥，氣化調壓計量加臭橇還配有溫度計、溫度傳感器以及壓力變送器。所有現場儀表的接線都匯總到設備附帶的防爆接線盒中。整個撬的信號均可集中控制，信號傳輸?shù)娇偪刂剖遥瑢η恋倪\行狀況進行監控，并可打印運行參數。

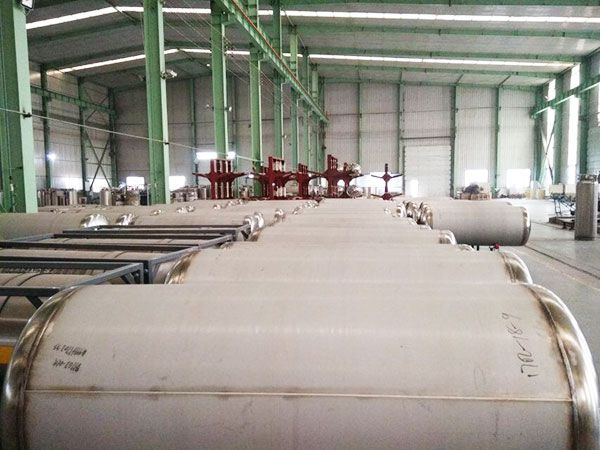

① LNG鋼瓶組
LNG鋼瓶采用內、外雙層結構，不銹鋼材料制作，內外層之間采用絕熱材料，盡量降低蒸發損失，邊緣采用防震橡膠，抗沖擊。設計選用8個容積為410L的LNG鋼瓶，鋼瓶自帶增壓系統。
② 瓶組匯管橇
瓶組匯管橇采用天然氣低溫專用閥門，共設10個鋼瓶接口位置，管道的材質為0Cr18Ni9Ti不銹鋼，并設絕熱層，橇上設燃氣報警器1臺。為方便操作和節省用地，瓶組匯管橇的尺寸為4200mm×1100mm。

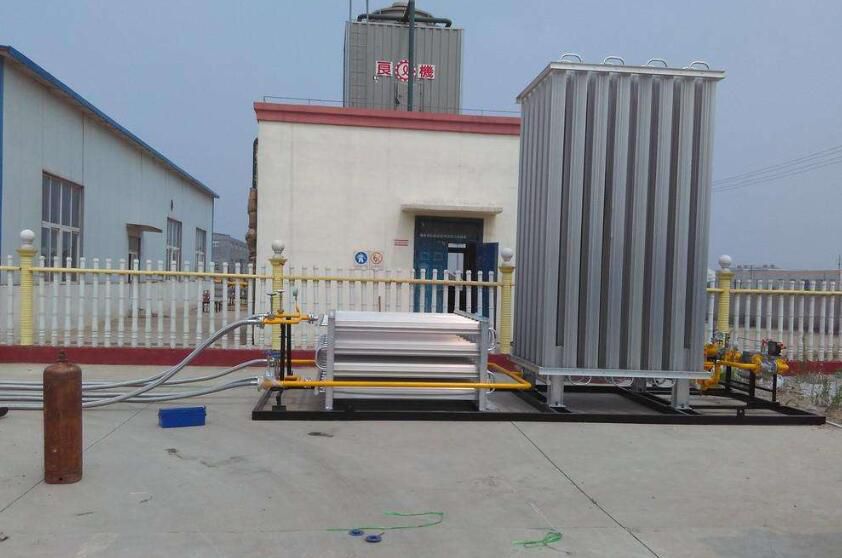

③ 氣化調壓計量加臭橇

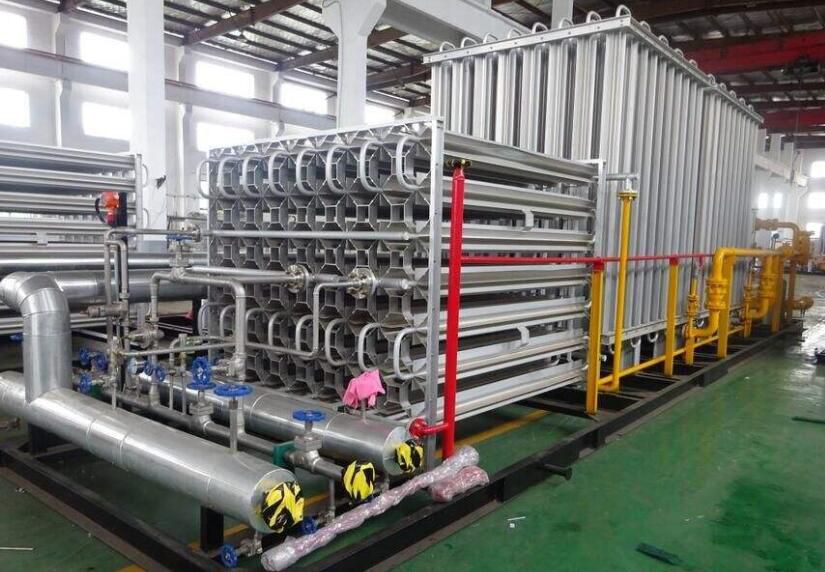

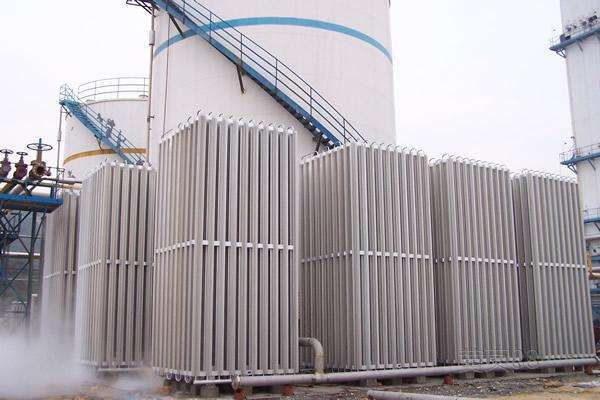

采用翅片管結構空溫式氣化器，材質選用耐低溫的防銹鋁(LF21)。設計選用國產氣化能能力為300m3/h的空溫式氣化器2臺(1用1備)，最高工作壓力：1.6MPa，工作環境溫度：-40～50℃。因廣州市氣常年在0℃以上，故不考慮配置電熱式天然氣加熱器。
調壓器采用2+0系統，即兩路調壓，不設旁通管，并帶超、低壓切斷和自動放散功能。調壓器進口壓力：0.3～0.6MPa，出口壓力：3kPa，額定流量：300m3/h。
計量選用羅茨流量計，帶溫度和壓力補償，管路系統設置旁通管，確保流量計維修時仍能繼譬供氣：流量計設計壓力：0.6MPa，最大流量：300m3/h，精度等級為1.5級。
燃氣加臭裝置選用國產單象定頻加臭機，使用電源電壓：220V，也在該橇塊上設燃氣報警器1臺。根據各廠家設備尺寸的不同，橇塊的尺寸有所不同，該設計的橇塊尺寸為6700mm×2300mm。
1.7 工程直接投資費用估算
LNG瓶組氣化站直接投資費用包括設備采購、土建工程、自控儀表安裝調試、工藝設備管道安裝調試等，不含設計、勘測、監理及稅金等其他費用。
2 運行說明
2.1 鋼瓶切換
當某一組鋼瓶用完后，先把鋼瓶上的所有閥門關閉，再把瓶組匯管橇的長桿截止閥關閉，最后松開鋼瓶與瓶組匯管橇的連接軟管。鋼瓶灌裝后，直接把鋼瓶與瓶組匯管橇的連接軟管連接好即可。
2.2 供液
首先確定備用瓶組的管道總閥門已經關閉，打開準備使用的鋼瓶上的氣體閥和出液閥，再打開與鋼瓶連接的瓶組匯管橇上對應的閥門，接著打開與之對應的管道總閥門。最后再打開氣化器進口處的閥門，液體通過氣化器氣化后經調壓器調壓后供給用戶。
供液時，若鋼瓶的壓力不夠，可以打開鋼瓶的增壓閥，通過鋼瓶自帶的增壓系統對
鋼瓶增壓，從而獲得足夠的供液壓力。
2.3 LNG氣化器的使用
2臺LNG空溫式氣化器1用1備。切換時，只要將投運的氣化器前閥門打開，將停用的氣化器前閥門關閉即可。
2.4 氣化調壓計量加臭橇的調試
調試前，先關閉設備上除儀表閥門外的其他閥門，緩慢打開入口閥門向設備供氣，打開進氣總管上壓力表前閥門，觀察供氣壓力情況。當流量計投入使用時，應緩慢打開流量計前的閥門，防止氣流沖擊流量計，造成流量計損壞，然后再緩慢打開流量計后的閥門。
2.5 使用注意事項
① 整套工藝系統初次使用時應進行隋性氣體置換。
② 空溫式氣化器需定期清理表面的結霜，以提高熱交換性能。清理時需注意設備低溫，防止低溫造成人身傷害事故。
③ 計量裝置在啟用、設定、維護、試驗等情況下，進出口閥門的開啟必須十分緩慢，先略微開啟一些，使前后管道的壓力緩慢上升，穩定后再進一步開大，直至全開。否則，可能造成壓力表損壞等不良后果。
④ 啟用過程中向管道充氣常易造成壓力表超量程損壞。應盡可能在充氣時關閉壓力表的根部閥門，待充氣結束壓力穩定后再緩慢開啟閥門。若需在充氣時觀察壓力表，則應將壓力表根部閥門微啟，讓燃氣緩慢進入壓力表，待壓力穩定后再完全開啟該閥門。
⑤ 安全閥根部閥門應保持常開狀態，以保證安全閥可以正常放散。安全閥的旁通閥一般應保持關閉狀態，需人工放散時才能打開。
2.6 停運說明
當整個工藝系統停止使用時，首先關閉各進口閥門，然后打開各處放空閥，將系統內殘余氣體放凈，最后打開排污閥，將殘余液體排干凈。儀表閥、放空閥和排污閥等直通大氣的閥門在氣化站停用期間應關閉。
3 結論
① 在設計LNG瓶組氣化站時，應根據建設單位提供的用氣量、氣化站距儲配站的距離、交通狀況等因素，合理設置鋼瓶的數量，以保證及時換瓶。
② 對于橇塊內設備的選擇，如電熱式天然氣加熱器、流量計等，應考慮實際情況，以免造成浪費。
③ 站區在維護時，應定期檢查安全放散閥放散情況及放散壓力，定期檢查設備密封隋況，以及設備絕熱層情況。
④ LNG瓶組氣化站雖然具有一定的優勢，但畢竟只是城市天然氣管網建設前的過渡氣源，因此不宜大規模建設。
