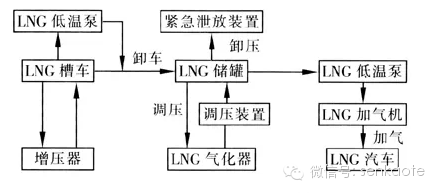

上一篇文章我們大致的介紹了撬裝式的LNG汽車加氣站的組成成分，接下來我們接著說有關LNG撬裝式加氣站的工藝流程，其中整個流程我們可以分為4個部分：卸車流程、調壓流程、加氣流程、卸壓流程。
首先：
①卸車流程。將槽車內LNG轉移至加氣站LNG儲罐內，有2種方式：a.自增壓卸載，將在槽車增壓器中氣化的LNG返回槽車儲罐，增加儲罐壓力，卸載LNG。這種方法簡單，僅需少量管道和閥門。b.采用安裝在槽車上的LNG低溫泵來卸載，盡管存在造價高、結構復雜等問題，但因其卸載時間短、效率高而得到廣泛應用。
②調壓流程。卸車完畢后，須對儲罐中的LNG進行升壓方可給汽車加氣。升壓方式有2種：a.通過LNG低溫泵低速循環進行升壓。b.通過儲罐上LNG氣化器升壓，將LNG在氣化器中氣化后通過調壓裝置進入儲罐，增加壓力，這種方式的優點是工藝、設備簡單且不耗能。目前LNG儲罐一般采用氣化器增壓就可達到所需壓力。
③加氣流程。儲罐中的LNG通過低溫泵加壓后送入加氣機，由加氣槍給汽車加氣，最高加氣壓力可達到1.6MPa。在給車載氣瓶加氣前應先給車載氣瓶卸壓，通過回氣口回收車載氣瓶中的余氣。加氣站設有車載氣瓶到儲罐氣相的回流管，可對車載氣瓶中余氣進行回收和計量。
④卸壓流程。儲罐在使用過程中，罐內壓力會升高。當儲罐壓力大于設定值時，緊急泄放裝置啟動，相關閥門打開，釋放儲罐中的氣體，降低壓力，確保儲罐安全。

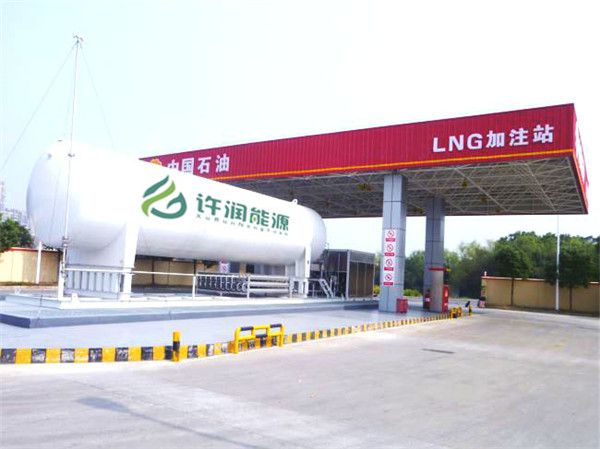

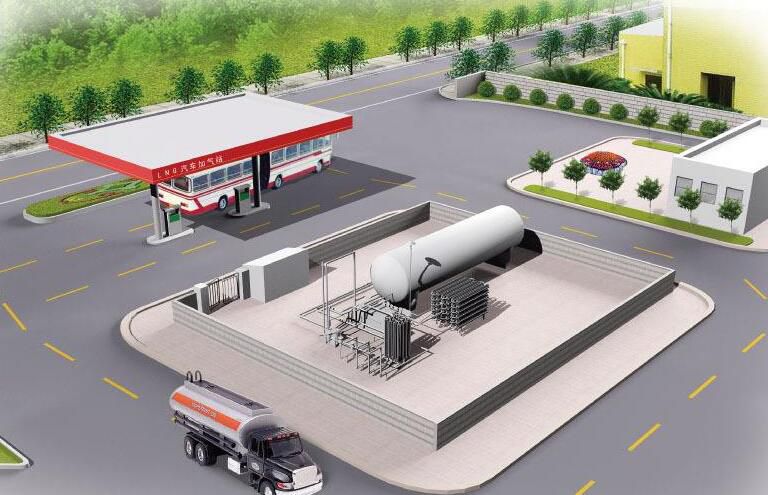

撬裝式LNG加氣站可以遠離LNG接收站，為偏遠地區發展LNG汽車創造了條件。撬裝式LNG加氣站設備簡單，建站期短，造價和運行費用低，占地面積小。
LNG汽車是天然氣汽車的發展趨勢。撬裝式LNG加氣站以其高度靈活性向LNG汽車加氣。可以相信，撬裝式LNG加氣站將會隨著各種相關技術的成熟以及LNG汽車的普及而得到廣泛應用。
