以LNG點供所需的設備制造過程為目標，對設備生產企業也進行走訪調研。
（一）調研企業設備生產情況
調研企業均從事清潔能源裝備的研發、生產、銷售和安裝服務�？蔀橛脩籼峁�LNG加氣站、氣化站、天然氣門站、分輸站、調壓計量站、CNG減壓站、分布式能源、燃?xì)獍l(fā)電供氣系統及液化氣的強制氣化設備，并能夠提供專業的安裝服務。設備廠家的廠房隨處可見LNG氣化站所需的設備，除低溫儲罐需要外部購買以外，其他設備均可自制。廠區員工數量較少，主要工作內容為設備零部件的組裝、焊接，零部件大部分外部采購。

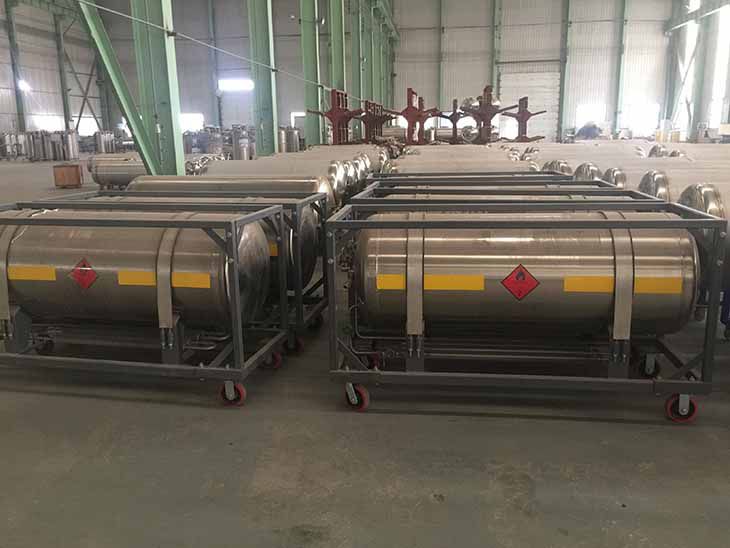

（二）杜瓦瓶調研情況簡介
此次調研的設備生產廠家均未生產杜瓦瓶，為天津飯店供氣的杜瓦瓶為燃?xì)夤舅�，用于開發客戶并循環利用。
1、杜瓦瓶制造工藝
根據杜瓦瓶的結構特點將絕熱瓶內外層筒分開兩條物流線生產，組裝時匯總到公共物流線。基本生產模式分三步：生產封頭，接管組焊后送到與筒身組對的位置；內外筒兩條物流線同時生產，生產工藝基本一致，定尺板檢驗→卷圓→輸送到縱縫焊接工位→縱縫自動焊→輸送到與封頭組焊的工位→環縫自動焊接→從操作者對面輸送組焊結束筒體→放置到翻身小車上→內、外筒身組對；真空吸盤吊裝抽真空→組對好的工件安裝外封頭→環縫自動焊接→放置在翻身小車上→平移工件到水平輸送帶上→筒體封頭外緊固件和提手焊接→封閉式拋光房進行外壁拋光→檢漏儀檢查。
2、生產周期
杜瓦瓶生產流水線是按批量生產的，一批生產量最多為20個左右，生產周期約為20天。
3、人工配置
由于瓶組生產屬于自動化生產流水線，所以只需配置3-5人即可完成所有工作。
4、原材料采購
原材料采用外購形式，一般采用Q345R專用板材，Q345R價格現階段一直在上漲，均價為3000元/噸。
5、投資費用
投資生產杜瓦瓶工廠共需資金約為2500萬，其中廠房投資約為300萬，設備投資約為2000萬，其它為生產圖紙工藝等投資，175L杜瓦瓶的生產成本約為6000元,195L-210L杜瓦瓶的生產成本約為8000元，455L-495L杜瓦瓶的生產成本約為9000元，下表為杜瓦瓶的平均市場售價：
|
175L |
195L |
210L |
455L |
495L |
|
7800元 |
8300元 |
8800元 |
18500元 |
21000元 |
6、投資回收期
根據生產成本與售價對比分析，瓶子體積越大，相應的生產成本所占利潤比率越少，所以495L的杜瓦瓶毛利最大，為12000元/個。由此測算當生產1667個鋼瓶時可收回設備投資費用，按照鋼瓶的生產周期測算需要5年。
