一、基礎知識部分
1、低溫儲罐從容積上可以分為：大型常壓低溫儲槽和帶壓低溫儲罐。
低溫儲罐從容積上可以分為常壓低溫儲槽，設備為平底拱蓋、立式雙層壁結構，夾層填充珠光砂進行絕熱并充氮?dú)獗Ｗo(hù)。設置內、外槽呼吸閥和緊急泄放裝置，確保設備安全運行。
常壓儲罐還有子母罐，內容器在工廠制作，然后運至現場，再做外容器，夾層填充珠光砂，工藝管可以根據需求設定。
帶壓低溫儲罐，鑒于工廠制作能力和運輸條件的限制，低溫儲罐在工廠制作最大只能做到200立方，最小可以從1m³起做。LNG低溫儲罐常用規格為20m³，30m³，60m³，100m³，150m³。壓力容0.2MPa至更高。
2、低溫儲罐從結構形式上可以分為：立式儲罐和臥式儲罐。
立式儲罐一般采用吊帶式結構，所有和內容器接觸的地方都選用304不銹鋼材質，一切的結構主要的目的是減少熱傳遞和經濟性，減少了熱傳遞就減少內容器低溫介質的汽化。

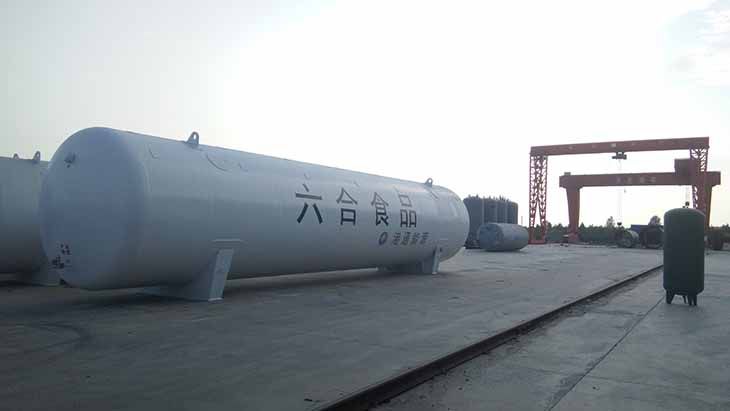

臥式儲罐一般采用可滑動支撐結構，用高強度的玻璃鋼棒支撐，強度高，導熱率小。玻璃鋼棒強度高，導熱率卻只有不銹鋼的1/10,玻璃鋼棒做支撐，做到了設備強度的可靠性和設備的最小漏熱量，設備具有較高的可靠性和先進性。
3、低溫儲罐工作壓力的選定：從0.1MPa~更高不等。
LNG低溫儲罐從壓力上可以最低0.1MPa到更高不等，加氣站上面一般都選擇12公斤工作壓力，14.4公斤設計壓力儲罐，其實也沒有規定一定要用12公斤的儲罐，這個選擇大多是出于安全和放散的考慮。
氣化站一般氣化調壓出口的壓力都很低，到燃燒器那里一般只有10Kpa左右，如果你的氣化站用氣量很大，比如一天3萬方以上，作為儲罐廠家，當然壓力越高越喜歡，如果氣化量達到3萬方以上，個人建議儲罐可以上6公斤的就行，因?yàn)椴圮囆兑阂院笠后w就在罐子里待一天，完全沒有蒸發時間，儲罐壓力根本升不上來就燃燒完了。所以，可以做一個壓力很低的儲罐來用，如果LNG液體是儲罐備用，槽車直接接氣化撬，那個時候可以考慮把儲罐壓力做高一點。如果貴公司有錢就要安全那就上加氣站上面的罐子給氣化站用吧，最終的結果還在于自己的選擇。
4、低溫儲罐工作溫度：-162。
設計-196天然氣的臨界溫度為-162度，所以在儲罐設計的時候，工程師一般都是按照-196度液氮的溫度來設計，儲罐第一次卸液也是用液氮用來預冷。天然氣和液氮罐差壓就一個閥門和爆破片。
之前我曾經有一個客戶提出一個想法，想用在一個100立方的低溫儲罐內布置盤管，讓儲罐內充滿液氮，管程浸泡在液氮里面，然后讓卸液后的槽車氣相從管程里走一遍，以達到回收槽車氣體的目的。理論上是可以的，只是最后沒有去實踐，這個事情如果做，前提是你有很低價位的液氮，還有足夠的槽車從你這里經過。讓槽車5公斤的壓力卸到2公斤走掉，中間還是有價值的。
5、低溫儲罐材料的選擇
快易冷小儲罐一般都是內外不銹鋼，根據儲罐20年設計壽命來算的話，其實碳鋼一樣能滿足使用功能。做成不銹鋼更漂亮。
大儲罐，外容器在北京以南選擇Q345R材質足矣，在內蒙、西北，東北及更偏北的地方建議選擇16MnDR，保障容器安全還是很重要的，內容器就不用講了，各個廠家都是304，當然有的用的所謂的強化板。
6、低溫儲罐的全容積，有效容積
LNG儲罐，作為制造廠，一般默認的60m³為全容積60m³，也可以稱作為水容積60m³，天然氣的充裝系數被定在0.9，也就是說60m³的儲罐你只能裝90%的空間，60m³*90%=54m³，60m³全容積的儲罐大致是23噸的充裝量。
如果是有效容積是60m³，那么這個儲罐在制造廠制造的時候就是一個60/0.9的一個水容積也就是66.66m³�，F(xiàn)在這種66.66m³的罐子很少，54m³有效容積主要是和運輸槽車配套更經濟實用。
7、低溫儲罐保溫材料的選擇
儲罐保溫材料一般選擇是珠光砂(珍珠巖)，選擇珠光砂是因?yàn)閷?dǎo)熱系數低、化學穩定性好，珠光砂的充裝是有一定的科學性的，充的多和充的少對于保溫都有影響，各家可能有各家的充裝系數和充裝工藝。
涉及到高真空的時候才會選擇用多層纏繞。還有就是立式儲罐基本沒有多層纏繞，自重會讓罐頂裸露的如果固定不到位。這樣就影響了儲罐的保溫。
8、低溫儲罐工藝管口的介紹
低溫儲罐分上進液下進液口，大小DN50作用就是槽車卸液到儲罐的管道，上進液通常是初次預冷的時候用，和初次進液的時候用，其他時間好像用的并不多。出液，DN50很明白就是把液體從儲罐壓出來的工藝管。溢流，DN15在儲罐裝滿到90%的時候開著溢流閥，當介質流出來的時候證明已經到了設計的充裝線，可以停止裝液了。
氣相，一般管徑DN40，作用一個是手動減少儲罐壓力用，還就是安全閥裝在這個工藝管上面。再有就是壓力表液位計的取壓管，這兩個管比較小一般為φ10，儲罐上面還有3個口，那就是防暴器口，防止萬一內容器泄漏時候的安全保障用，一般在儲罐頂部，再就是抽真空口和測真空口。
9、選擇合適的低溫儲罐
LNG儲罐建議選擇20立方、30立方、60立方或者更大立方數儲罐，主要還是和槽車匹配，讓卸液更方便更經濟，群里做終端的比我們有經驗哈。當氣化站儲罐容積上100m³以上的時候，我覺得就沒必要選擇6公斤以上的，既然選擇100m³以上的大儲罐，肯定用液量是很快的。沒必要高壓力來用，其它用途另當別論。
儲罐壓力，上面講過用量大可以選擇小壓力儲罐，那么有朋友可能說，我選擇2公斤的可以嗎？可以，但是價格不會有太大差異哦，2公斤的壓力一個2500mm直徑的圓，壁厚太薄，在工廠是很難制作的，建議6公斤以上。
