天然氣經液化后，其體積僅為原氣態體積的1/620,可以降低天然氣的儲存和運輸成本。為了保證供氣的可靠性，LNG氣化站設置儲罐來儲存LNG。LNG儲罐是氣化站的主要設備，而且造價高，其造價在整個氣化站設備造假中的比例很大，對LNG供氣技術的經濟性影響也很大

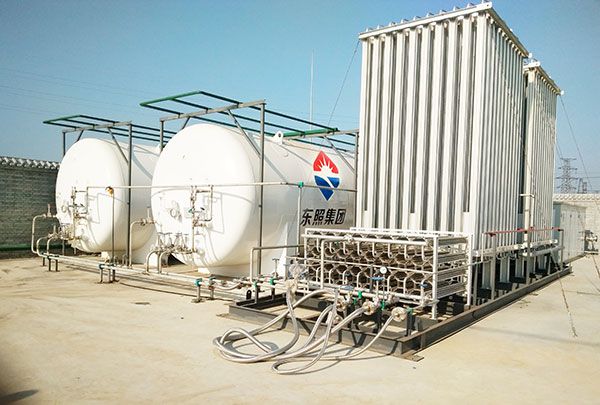

LNG儲罐：
LNG儲罐通常為常壓、低溫雙層金屬儲罐，分地上式和地下式兩類，其中地上式根據輔助容器的不同，又分為單容罐、雙容管和全容罐3種。
單容罐在金屬罐外有比罐低得多的混凝土圍偃，用于防止主容器發生事故時LNG外溢擴散。混凝土圍偃的高度取決于罐容和圍偃距罐壁的距離。
雙容罐在金屬罐外圍設置一面高度與罐高相近，并與金屬罐分開的圓柱形混凝土防護墻。
全容罐在金屬外有一個帶頂?shù)娜忾]混凝土外罐，能防止LNG和蒸發氣的泄露。
自增壓氣化器 ：
分為卸車增壓氣化器和儲罐增壓氣化器，分別用于卸車時對槽車儲罐進行加壓與外排時對LNG儲罐進行加壓。對于儲罐增壓氣化器設計多采用1臺LNG儲罐帶1臺增壓氣化器。也可多臺儲罐共用1臺或1組氣化器增壓，通過閥門切換，可簡化流程，減少設備，降低造價。

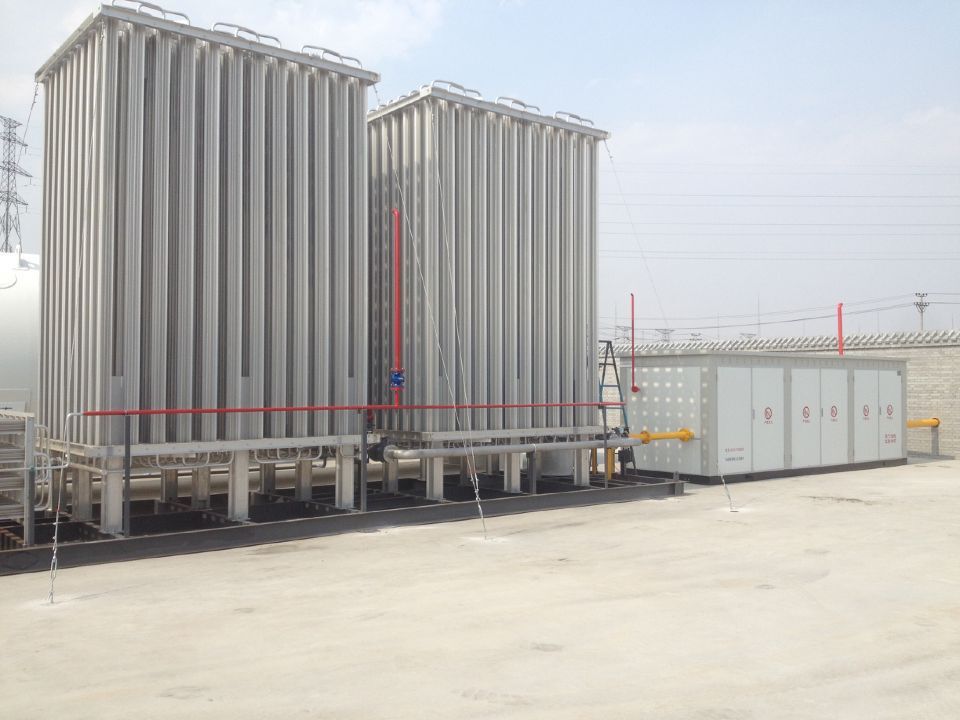

空溫式氣化器 ：
空溫式氣化器是LNG氣化站向城市供氣的主要?dú)饣O(shè)施。氣化器低溫液體自下而上不斷
氣化后，氣態介質由頂部流出。管路的對稱設計保證了液體在氣化器內的均勻流動，各類氣化器都有不同的翅片組合形式，翅片的有力組合是為了減少氣化器結霜的情況，保證氣化效率。氣化器的氣化能力按高峰小時用氣量確定，并留有一定的余量，通常按高峰小時用氣量的1．3～1．5倍確定。單臺氣化器的氣化能力按2000m3/h計算，2～4臺為一組，設計上配置2～3組，相互切換使用，這些設計都是為了提高設備的氣化能力和效率。
4.水浴式加熱器 ：
當環境溫度較低，空溫式氣化器出口氣態天然氣溫度低于5℃時，在空溫式氣化器后串聯水浴式天然氣加熱器，對氣化后的天然氣進行加熱。加熱器的加熱能力按高峰小時用氣量的1．3～1．5倍確定。
5.調壓、計量、加臭裝置 :
根據LNG氣化站的規模選擇調壓裝置。通常設置2路調壓裝置，調壓器選用帶指揮器、超壓切斷的自力式調壓器。計量采用渦輪流量計，用以控制外排氣量。加臭劑采用四氫噻吩，加臭以隔膜式計量泵為動力，根據流量信號將加臭劑注入燃?xì)夤艿乐小?/span>
6.BOG加熱器與儲罐 :
LNG的儲存溫度為-163℃，即BOG的溫度約為-163℃，為保證設備的安全，要將BOG加熱到15℃。由于站內BOG發生量最大的是回收槽車卸車后的氣相天然氣，故BOG空溫式加熱器的設計能力按此進行計算。一般根據氣化站可同時接卸槽車的數量選用BOG空溫式加熱器。通常BOG加熱器的加熱能力為500～1000m3/h。在冬季使用水浴式天然氣加熱器時，將BOG用作熱水鍋爐的燃料，其余季節送入城市輸配管網，如果用戶用氣非連續則需要設置BOG儲罐進行儲存。
7.消防設施 :
LNG氣化站的消防設計根據CB 50028—93《城鎮燃?xì)庠O(shè)計規范》(2002年版)LPG部分進行。在LNG儲罐周圍設置圍堰區，以保證將儲罐發生事故時對周圍設施造成的危害降低到最小程度。在LNG儲罐上設置噴淋系統，噴淋強度為0．15 L/(s·m2)，噴淋用水量按著火儲罐的全表面積計算，距著火儲罐直徑1．5倍范圍內的相鄰儲罐按其表面積的50％計算。水槍用水量按GBJ 16—87《建筑設計防火規范》(2001年版)和GB 50028—93《城鎮燃?xì)庠O(shè)計規范》(2002年版)選取。

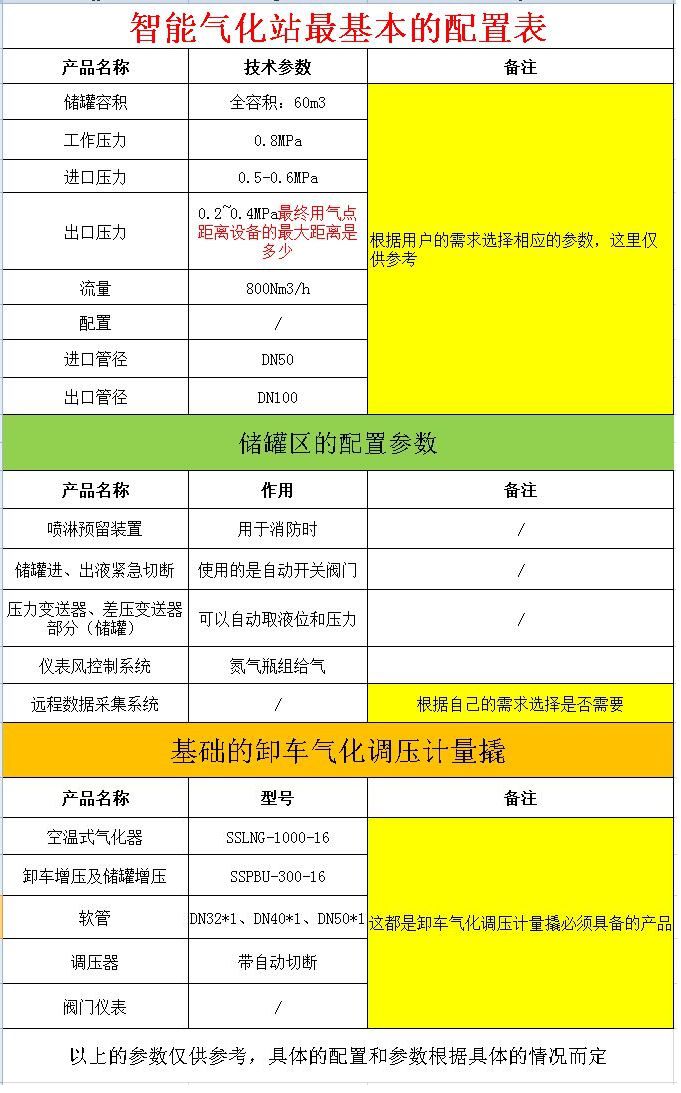

簡易氣化站配置參考表：
