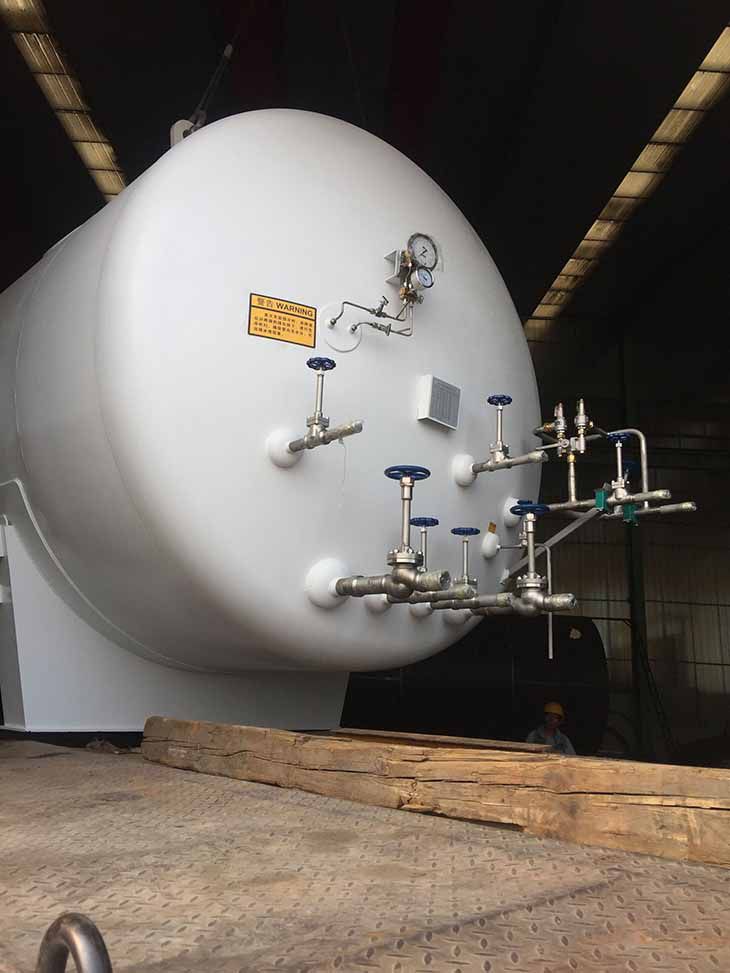

一：LNG儲罐簡介
LNG儲罐外部管路由六個部分組成
1：組合充裝系統
2：增壓、減壓系統
3：安全系統
4：供液（氣）系統
5：儀表檢測系統
6：抽真空及測量系統
當客戶用液時，隨著儲罐內液體的減少，儲罐氣相空間的壓力也逐漸降低，通過設定，當儲罐內壓力低于客戶用氣壓力時，升壓調節閥自動打開，液體從儲罐底部流出，經外部管路進入增壓器氣化成氣體，再經過升壓調節閥，通過外部管路回到罐體頂部氣相空間，從而使儲罐壓力上升，維持儲罐內壓力平衡，保證儲罐內壓力滿足客戶用氣要求。
（2）：升壓調節閥壓力調節方法
在增壓系統各閥門打開的前提下，將升壓調節閥螺絲擰緊，可看見增壓管路及汽化器結霜，這是由于管路中有低溫液體通過，吸熱氣化后的氣體回到儲罐內使儲罐壓力升高，升壓調節閥用來設定儲罐壓力，擰緊調節螺絲1/2周，則增加設定壓力越0.15Mpa,反之降低設定壓力，增壓結束時，增壓器或管路開始化霜，此時壓力表顯示壓力為升壓調節閥剛剛調定壓力，如果此壓力不滿足使用要求，可繼續按上述過程調節，通常調到規定壓力需要繼續上調3到4次。
增壓系統常見故障
故障：
壓力不能保持可能原因：
增壓器輸入、輸出閥未打開（打開輸入閥、輸出閥）
升壓調節閥設定壓力過低：（重新設定，按上述文件重新調節）
升壓調節閥失常（彈簧卡住或者閥座密封面有異物或者劃傷）：（拆開閥化冰或清除表面異物，修磨密封面劃痕） 儲罐液體量少：（補液）
儲罐壓力上升過快：
儲罐初次使用或者停用長時間未使用：（打開儲罐放空閥排空降壓）
儲罐真空度較差：（現場補抽真空）
儲罐充裝過量：（保持90%的充裝量）
現場用氣量較少或者液體在儲罐儲存時間過長：（打開儲罐放空閥排空降壓）
增壓器輸入閥內漏關不嚴：（更換閥芯墊片）
彈簧卡住或者閥座密封面有異物或者劃傷）：（拆開閥化冰或清除表面異物，修磨密封面劃痕）
LNG儲罐安全裝置
LNG儲罐裝有組合安全裝置（安全閥），以防止設備超壓運行。
每臺儲罐還配有輔助防爆裝置，以進一步防止設備超壓，此防爆片在安全閥發生故障和雅鹿超過防爆片承受壓力時會完全爆裂使儲罐壓力得以釋放。
注意：儲罐夾層頂部有防爆裝置可以防止真空夾層因內筒泄露而引起的超壓。
