1、概述
LNG主要成分是甲烷，儲存溫度約為-162 ℃，密度約為442 kg/m3。LNG無色、無味、無毒且無腐蝕性，其體積約為同量天然氣體積的1/600~1/625。天然氣在液化前經過脫除CO2、硫、汞等凈化流程，LNG相比普通天然氣更為清潔。
LNG杜瓦瓶瓶組氣化站具有建設期短、投資小、供氣方式靈活的特點，是非管道氣供應的良好選擇。
2、LNG瓶組氣化站設計
①主要設備
LNG杜瓦瓶組氣化站主要由LNG氣瓶組、空溫式氣化器、電加熱式氣化器（北方地區冬季使用）、BOG加熱器、EAG加熱器、調壓裝置、加臭裝置等設備組成，配套儀表及安全控制系統，有儲存、氣化、調壓、加臭、自動控制、安全監控和自動報警等功能。
其中LNG氣瓶組，LNG氣化、調壓裝置可分別集成為氣瓶組橇和氣化調壓橇，安裝便捷。LNG瓶組氣化站見圖1。

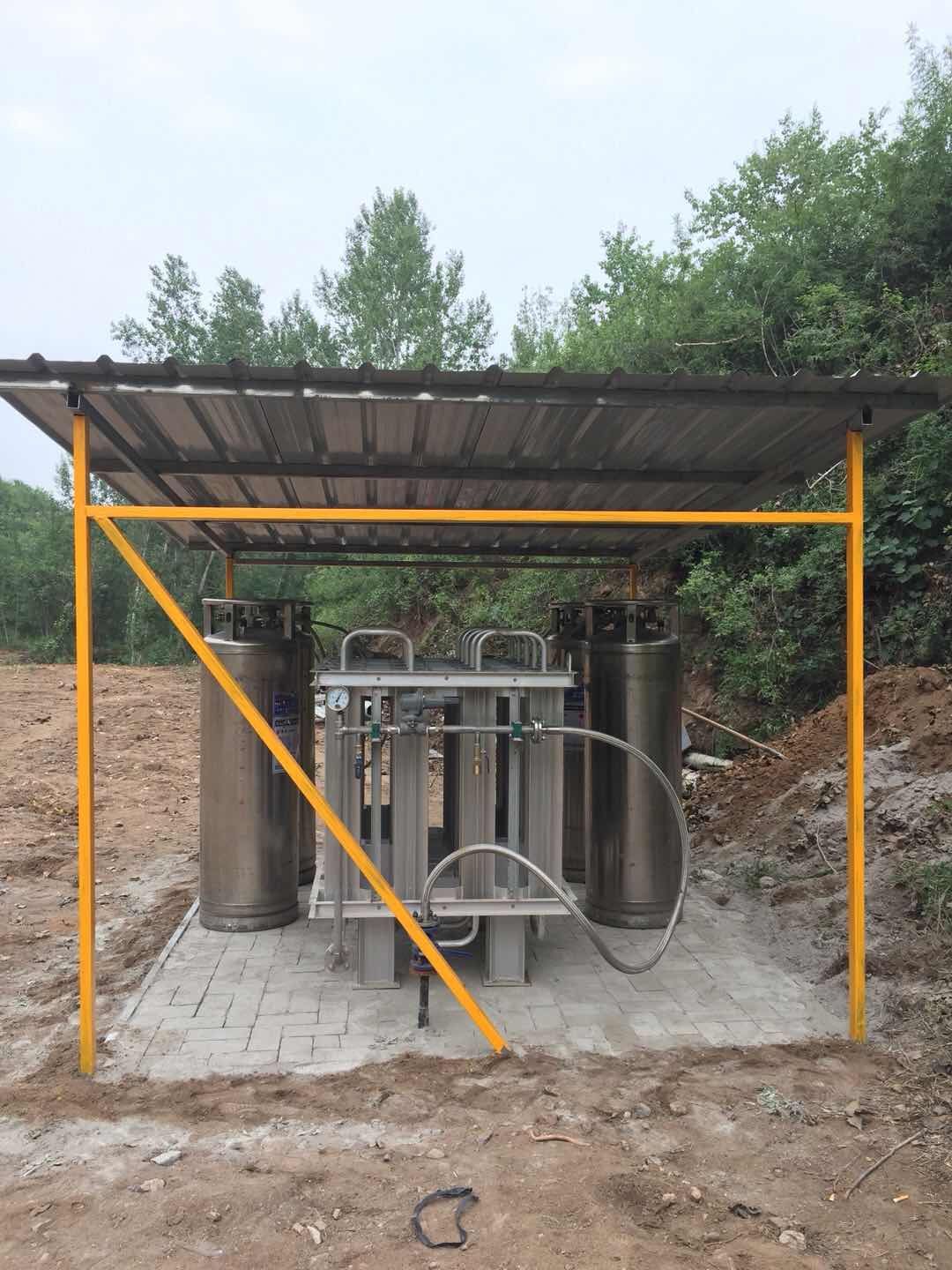

圖1 LNG瓶組氣化站
②工藝流程
工藝流程框圖見圖2。LNG氣瓶組中的LNG經過空溫式氣化器組進行氣化，再通過調壓、計量、加臭后輸送給用戶。
在北京部分地區，冬季日極端最低溫度低于-20 ℃，在這種條件下，空溫式氣化器出口天然氣溫度較低，為避免對下游管網造成危害，需要設置電加熱式氣化器進行加熱，加熱后的天然氣經過調壓計量加臭后供給用戶。

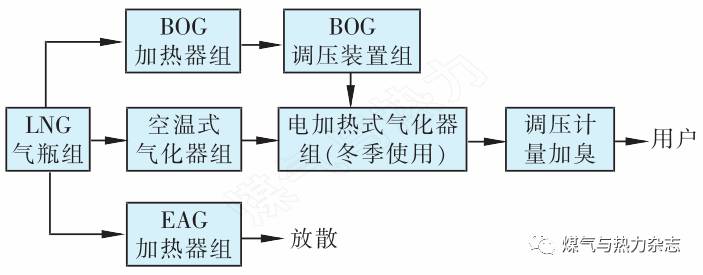

圖2 工藝流程框圖
LNG氣瓶組在儲存期間產生蒸發氣（BOG），一部分BOG通過BOG加熱器進行加熱，再通過BOG調壓裝置進入電加熱式氣化器，進行回收利用。
③儲存規模
GB 50028—2006《城鎮燃?xì)庠O(shè)計規范》（以下簡稱GB 50028—2006）第9.3節規定：液化天然氣瓶組氣化站采用氣瓶組作為儲存及供氣設施，氣瓶組總?cè)莘e不應大于4 m3。
目前絕熱氣瓶的規格有175 L、210 L、410 L等。LNG與天然氣體積比按照1∶600，氣瓶灌裝系數為0.9來進行估算，標準狀態（壓力為101 325 Pa，溫度為0 ℃）下LNG瓶組氣化站天然氣儲存量約為2 100 m3。
④輔助設施
LNG瓶組氣化站應設置事故切斷系統，事故發生時，應切斷或關閉LNG或可燃?xì)怏w來源，還應關閉正在運行的可能使事故擴大的設備。
瓶組區、氣化裝置區等可能發生LNG泄漏的區域內應設置低溫檢測報警裝置和相關的連鎖裝置，報警顯示應設置在值班室或儀表室等有值班人員的場所。
⑤總圖布置
在總圖布置中，主要遵循GB 50028—2006的規定。GB 50028—2006第9.3.2條規定：氣瓶組應在站內固定地點露天（可設置罩棚）設置。氣瓶組與建、構筑物的防火間距不應小于表1的規定。

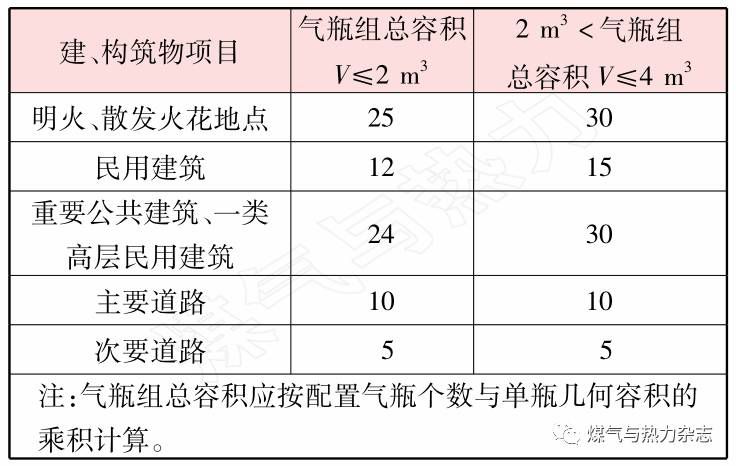

表1 氣瓶組與建、構筑物的防火間距 m
同時，在布置中考慮管理用房、卸車設施的需要。LNG氣瓶組運輸車輛一般為箱式貨車，見圖3，車尾宜有氣瓶組的卸車升降裝置，便于氣瓶組裝卸。相對于LNG槽車18 m的轉彎半徑，箱式貨車轉彎半徑小，運輸更加靈活便利。
氣瓶組容積為2～4 m3LNG瓶組氣化站的典型布置見。在LNG瓶組氣化站中，設置LNG氣瓶組氣化區與值班站房，設置LNG氣瓶組罩棚，基礎高出地面0.4～0.6 m，周圍地面進行硬化處理，便于LNG氣瓶裝卸。氣瓶組與值班站房距離大于15 m，滿足防火間距的要求。
3、結語
①、LNG瓶組氣化站適用于中小規模的用戶，用氣量一般不超過2 000 m3/d。
②、LNG瓶組氣化站設備集成化程度高，橇裝設備安裝期短，占地面積小，適用于煤改氣工程。
③、對于管道氣暫時無法到達的地區，小型LNG瓶組氣化站可作為過渡設施臨時供氣，待管道氣到達后，橇裝設備可重復利用。
④、LNG瓶組氣化站采用LNG氣瓶組供應，運輸車輛對道路、場地要求較低，物流組織便利。
本文摘自《煤氣與熱力》2017年6月刊
