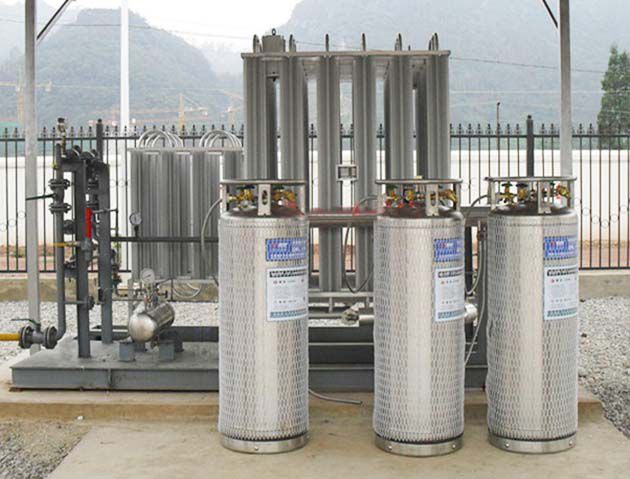

瓶組撬設備
瓶組撬設備大致分為四部分：杜瓦瓶、汽化器、調壓器、流量計，另有加臭器和復熱器等設備可以根據用戶需要選擇安裝。在LNG項目初期的設備選型中，既要滿足用戶用氣需求，又要考慮降低設備成本及日后運行維護成本。
瓶組撬工藝
通過LNG移動加注車將LNG充裝到杜瓦瓶，依靠瓶?jī)?nèi)工作壓力將LNG壓出瓶進入空溫式氣化器，吸收空氣的熱量將LNG氣化為接近常溫的氣體，再經調壓、計量、加臭，供給終端用戶應用。LNG瓶組供應鏈包括充裝、運輸、使用(氣化供氣)三個環節。
如下設備：
杜瓦瓶：根據用戶氣量選購，一般為兩批，一備一用，保證更換或充裝時，不間斷供氣。
汽化器：因汽化器長時間運作，導致結霜，影響汽化效率，汽化器采取雙路75m³/h規格，一用一備，在主路結霜無法使用時，啟用備用汽化器，保障燃?xì)夤⿷?yīng)。
調壓器：氣瓶?jī)?nèi)LNG液體在汽化后，壓力較高，采取單路二級調壓，使壓力降至正常使用壓力。
流量計：普通膜式燃?xì)獗砑纯蓾M足計量需要，如果在相對較為偏遠的地區使用，可以選擇加裝遠傳功能，用以及時提供氣瓶液相壓力、出口壓力、備瓶壓力等參數和進行泄漏報警，方便進行管理。如果用戶在冬季用氣量較大，還可以考慮使用帶有溫壓補償功能的流量計，以保障其計量的準確性。
拆卸LNG低溫瓶
1、連接用氣閥拆卸流程
(1)依次關閉增壓閥、用氣閥、匯管低溫截止閥。
(2)利用防爆工具緩慢卸下低溫瓶連接管，軟管接頭應妥善保護，防止損壞軟管接頭或軟管內進入雜質等。
2、連接進出液閥拆卸流程
(1)依次關閉進出液閥門、匯管低溫截止閥，等待約3分鐘，使軟管內液體盡量氣化，防止液體濺出凍傷皮膚。
(2)利用防爆工具緩慢卸下低溫瓶連接管，軟管接頭應妥善保護，防止損壞軟管接頭或軟管內進入雜質等。
3、充裝LNG低溫瓶
(1)準備就緒，連接充氣管，依次打開放空閥、進出液閥。
(2)在充裝過程中，根據加液機上顯示進液流量控制放空閥開關大小直到充裝完成。不得超裝。
(3)充裝完畢，依次關閉放空閥、進出液閥，待充裝軟管氣化一段時間后將其卸下(拆卸充裝軟管時要緩慢，防止液體飛濺凍傷皮膚)。
(4)檢漏儀檢測LNG低溫瓶各閥口處是否有漏氣現象。
4、連接LNG低溫瓶組
連接用氣閥供氣：
(1)將軟管連接用氣閥后，依次打開用氣閥、匯管低溫截止閥、汽化器雙路進口閥。
(2)檢漏儀檢測軟管連接處是否有漏氣現象。
連接進出液閥供氣：
(1)將軟管連接進出液閥后，依次打開進出液閥、匯管低溫截止閥、一路汽化器進口閥(另一路備用)。
(2)檢漏儀檢測軟管連接處是否有漏氣現象。
5、運輸過程注意事項
(1)低溫瓶在搬運及充裝的過程中，必須保持瓶體直立，嚴禁放倒。
(2)在運輸車上，低溫瓶應用綁帶等抗靜電繩對瓶身進行捆扎且捆扎牢固，嚴禁使用金屬鏈條固定瓶身。
