焊接絕熱氣瓶
焊接絕熱氣瓶作為一種低溫絕熱壓力容器，DPL（立式）與DPW（臥式）氣瓶主要用于存儲和運輸液氮、液氧、液氬、液態二氧化碳或液化天然氣，并能自動提供連續的氣體。氣瓶設計有雙層（真空）結構，內膽用來儲存低溫液體，其外壁纏有多層絕熱材料，具有超強的隔熱性能，同時夾層（兩層容器之間的空間）被抽成高真空，共同形成良好的絕熱系統。

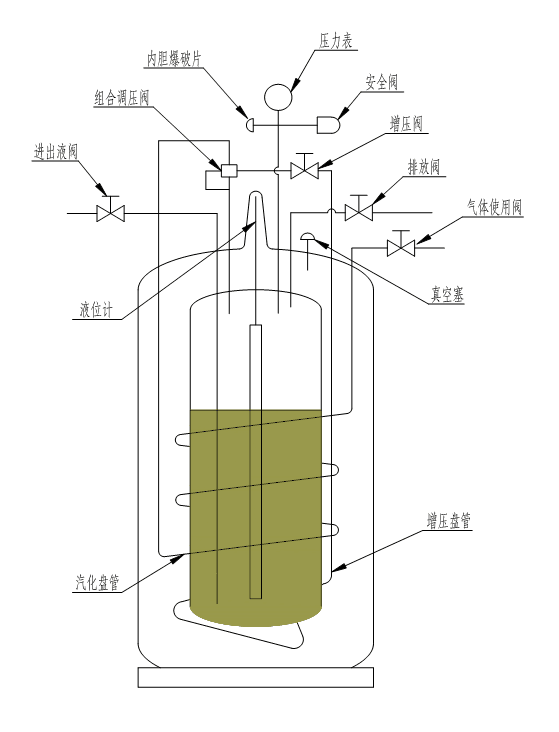

DPL氣瓶流程圖
注意：充裝天然氣時，采用雙安全閥，取消內膽爆破片。
DPW氣瓶流程圖
警告：焊接絕熱氣瓶在任何情況下都只能充一種介質，絕對禁止交叉混充。
氣瓶主要部件

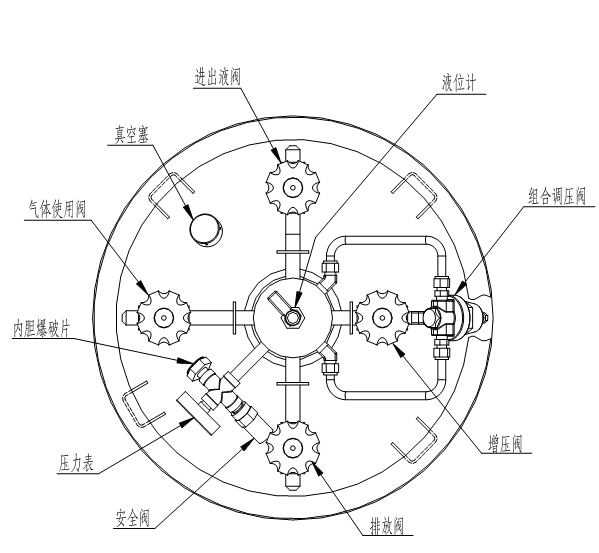

立式焊接絕熱氣瓶
DPL氣瓶的各項功能是通過下面的零部件來實現的，在操作前應仔細閱讀，以熟悉氣瓶各個零部件的作用及使用方法。
內置汽化器：該汽化器為內置式蒸發盤管，安裝在氣瓶的夾層內部。打開氣體使用閥，低溫液體通過緊貼外殼的汽化盤管與外界進行熱交換，實現液氣轉換達到液體汽化的目的。在常溫常壓下，所需氣體流量在350cfh（9.2m3/h）以下時，該內置汽化器可以滿足客戶持續用氣需求，如需氣體流量更大時，需并聯幾個氣瓶到一根總管路上或采取單個氣瓶連接一個外置式汽化器加以解決，從而避免汽化器和其他部件出現損壞。
增壓器：增壓器用于保證在高排放時氣瓶內有足夠的驅動壓力，迅速壓出低溫液體或氣體，滿足客戶用氣需求。開啟增壓閥，氣瓶底部低溫液體通過緊貼外殼的增壓盤管與外界進行熱交換，低溫液體轉化為飽和蒸汽，經組合調壓閥回到氣瓶頂部的氣相空間以增加氣瓶內的壓力。
注意：充裝天然氣時，采用雙安全閥，取消內膽爆破片。
組合調壓閥：此閥具有調壓和節氣的雙重功能。當增壓時，瓶內低溫液體通過增壓盤管轉化為飽和蒸汽后，通過此閥回到氣瓶頂部的氣相空間，從而向瓶內提供連續穩定的壓力。當使用氣體時，氣瓶頂部氣相空間內過高壓力的氣體通過此閥優先向外排放，避免因氣體壓力過高，導致安全閥開啟造成產品損耗。節氣是自動的無需人工操作。
氣體使用閥：此閥與內置汽化器相連，通過此閥可得到汽化后的氣體。它需要與容器所供應的氣體相匹配的CGA接頭。
進出液閥：此閥用于控制低溫液體的充灌和排放，用戶可通過專門的軟管與閥前的CGA管接頭相接，進行氣瓶的充灌和排放。
增壓閥：此閥控制內置增壓器回路，開啟此閥即可向瓶內增壓。
排放閥：此閥與氣瓶氣相空間相連，開啟此閥可釋放瓶內氣體使壓力降低。該閥同時還具有溢流閥功能。
壓力表：顯示氣瓶內膽壓力，單位是磅每平方英寸或千帕（kPa）。
液位計：氣瓶液位計為浮桿彈簧式液位計，利用低溫液體的浮力，能近似地指示氣瓶內低溫液體的容量。但精確的計量，必須稱重。
安全裝置：氣瓶內膽設計有一級安全閥和二級爆破片，在超壓時起到保護氣瓶的作用。（在超壓情況下）安全閥開啟，其作用是放散由絕熱層和支撐正常的漏熱損失導致的壓力上升、或夾層真空遭破壞后以及在失火條件下的加速漏熱導致的壓力上升。在安全閥失效時，爆破片將開啟泄壓，以確保氣瓶安全。
注意：充裝天然氣時，采用雙安全閥，取消內膽爆破片。
注意：爆破片只能一次性使用。爆破片作用之后必須更換。可向本公司購買。
外殼在超壓條件下的保護是通過一個真空塞來實現的。如果內膽發生泄漏（導致夾層壓力超高），真空塞將開啟泄壓。萬一真空塞發生泄漏將導致夾層真空破壞，這時可以發現外殼出現“發汗”和結霜現象。當然，在與瓶體連接的管道末端出現的結霜或凝水現象是正常的。
警告：嚴禁在任何情況下拔出真空塞。
